Kabelsko Cu fortinnet 95mm²-Ø10mm; DIN 46 235

Produktoversigt

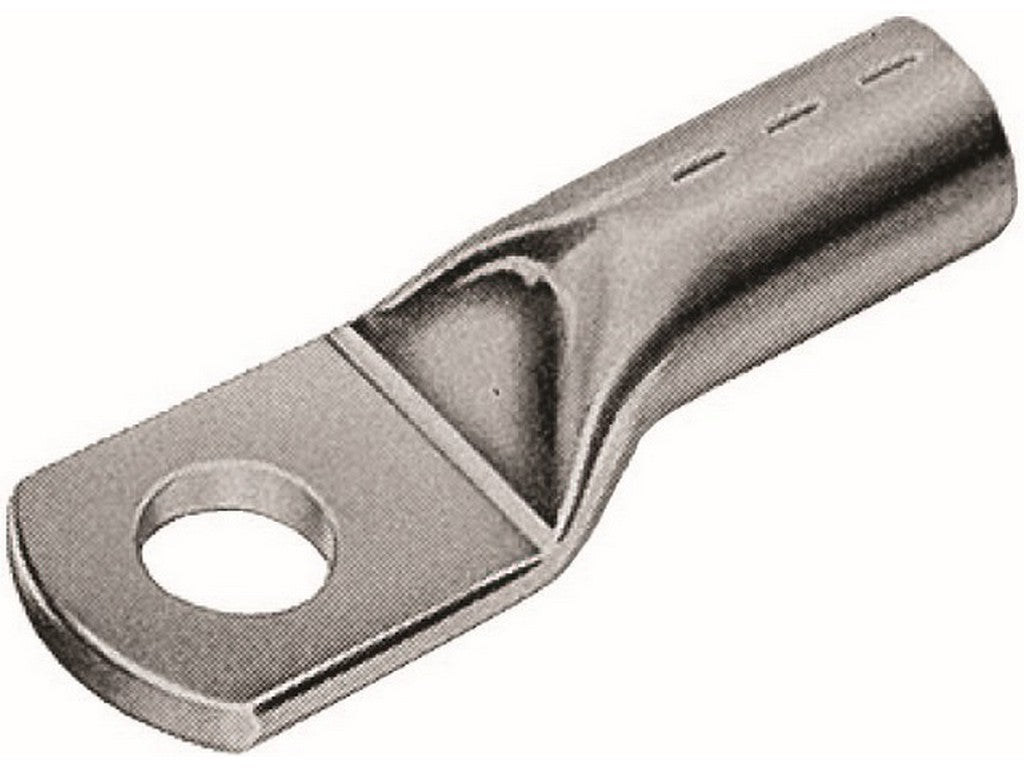

Denne rørkabelsko ICD9510 fra WEITKOWITZ er en Cu DIN-serie lige, tubulær kabelsko konstrueret i henhold til DIN 46235. Produktet er fremstillet af DIN EN 13600 Cu-HCP elektrolytisk kobber med en renhed på >99,95% og har en elektrotinnet (forzinket) overfladebehandling. ICD9510 er specificeret til en ledertværsnit på 95 mm² og skrue M10.

Tekniske detaljer

Materiale og overflade

• Materiale: DIN EN 13600 Cu-HCP elektrolytisk kobber (>99,95% renhed).
• Overflade: elektrotinnet (tinnet).

Dimensioner

• Kabeltværsnit: 95 mm².
• Skrue: M10.
• d1: 13,5 mm.
• d3: 19 mm.
• d2: 10,5 mm.
• b: 28 mm.
• l: 65,5 mm.
• a: 35 mm.

Typiske anvendelser

ICD9510 er angivet til anvendelse på enkelttrådede, flertrådede, fine og ekstra-fine blankede ledere. Denne angivelse stammer direkte fra producentens produktbeskrivelse og beskriver de ledertyper, som kabelskoen er designet til at blive monteret på.

Montering og kompatibilitet

Produktet er angivet som en tubulær kabelsko i DIN-serien og er beregnet til crimp- eller loddeopsætninger der passer til dimensionerne ovenfor. Valg af korrekt crimp-dorn eller presseværktøj skal følge værktøjsleverandørens anvisninger og tilpasses ledertværsnittet og kabelskoens tubusdiameter (95 mm² / ICD9510).

Specifikationer

• Producent: WEITKOWITZ.
• Produktnavn / artikelnummer: ICD9510.
• Designstandard: DIN 46235.
• Materiale: DIN EN 13600 Cu-HCP, elektrolytisk kobber (>99,95% renhed).
• Overflade: elektrotinnet (tinnet).
• Kabeltværsnit: 95 mm².
• Skrue: M10.
• Dimensioner: d1 13,5 mm; d3 19 mm; d2 10,5 mm; b 28 mm; l 65,5 mm; a 35 mm.
