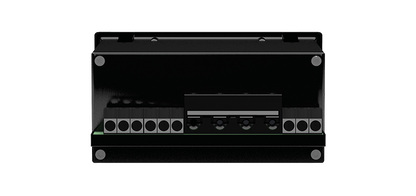

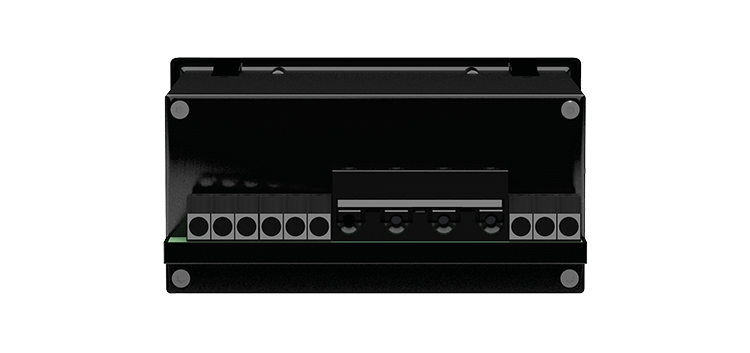

Kortslutnings indikator Opto F+E 3.0 i box

Kortslutnings indikator Opto F+E 3.0 i box

Horstmann

SKU:360313001

Skaffevare

Se komplette oplysninger

Du er ikke logget ind og ser derfor ikke dine priser.

HORSTMANN Opto F+E 3.0

Opto F+E 3.0 er en kombineret kortslutnings- og jordfejlindikator til middelspændingsnet. Den bruges til at registrere, vise og melde kortslutningsstrømme, så man hurtigere kan se, hvor der er opstået en fejl i nettet. Kortslutningen vises med tre røde, fasespecifikke LED’er, mens jordfejl vises med én gul LED.

Det særlige ved løsningen er, at signalet mellem strømgiverne og displayenheden sendes via lyslederkabler. Det giver potentiel adskillelse mellem målepunktet på kabel eller samleskinne og selve visningen, hvilket er en vigtig detalje i middelspændingsanlæg. Enheden kan bruges i både lukkede og åbne installationer.

Der er to blinkmønstre, som gør det lettere at aflæse nettypen i praksis. I radialnet bruges enkeltblink, mens ringnet med AWE/KU vises med dobbeltblink. Samtidig er der fjernmelding via relækontakt, så indikeringen også kan sendes videre til anden overvågning.

Som system passer den ind i situationer, hvor man vil have en tydelig fejlindikering uden retningsvisning. Den kan leveres i indbygnings- eller påbygningskapsling, og et komplet sæt omfatter tre kortslutningstransformere, én jordfejlstransformator og fire lyslederkabler.

Typiske anvendelser

  • Registrering af kortslutning og jordfejl i middelspændingsnet
  • Fejlindikering i radialnet og åbent ringnet
  • Lokalisering og fjernmelding i kabelnet og middelspændingsanlæg

Specifikationer

  • Manufacturer: HORSTMANN
  • MPN: 36-0313-001
  • Kombineret kortslutnings- og jordfejlindikator
  • Phaseselektiv kortslutningsindikering: 3 røde LED’er
  • Jordfejlindikering: 1 gul LED
  • Signaloverførsel via lyslederkabler
  • Fjernmelding via relækontakt(er)
  • Forsyning: strømforsynet via måletransformere, intern langtidsholdbar lithiumcelle eller ekstern hjælpespænding
  • Ekstern hjælpespænding: 12–110 V DC eller 24–60 V AC
  • Nulstilling: manuel, automatisk tidsnulstilling eller fjernnulstilling

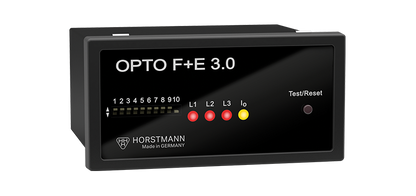

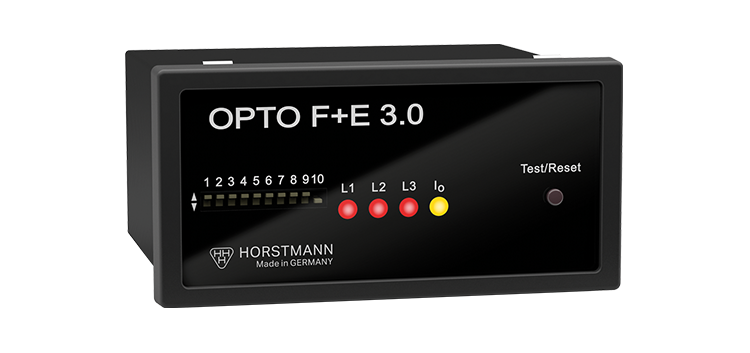

  • Indbygningskapsling: 96 x 48 x 96 mm

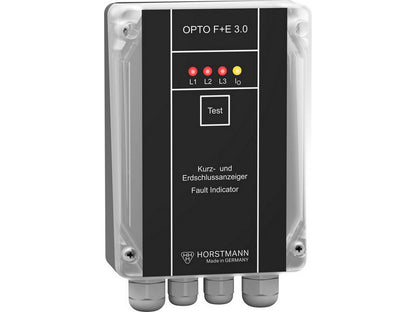

  • Påbygningskapsling: 101 x 139 x 45 mm
  • Datablad: Se datablad fra producenten
