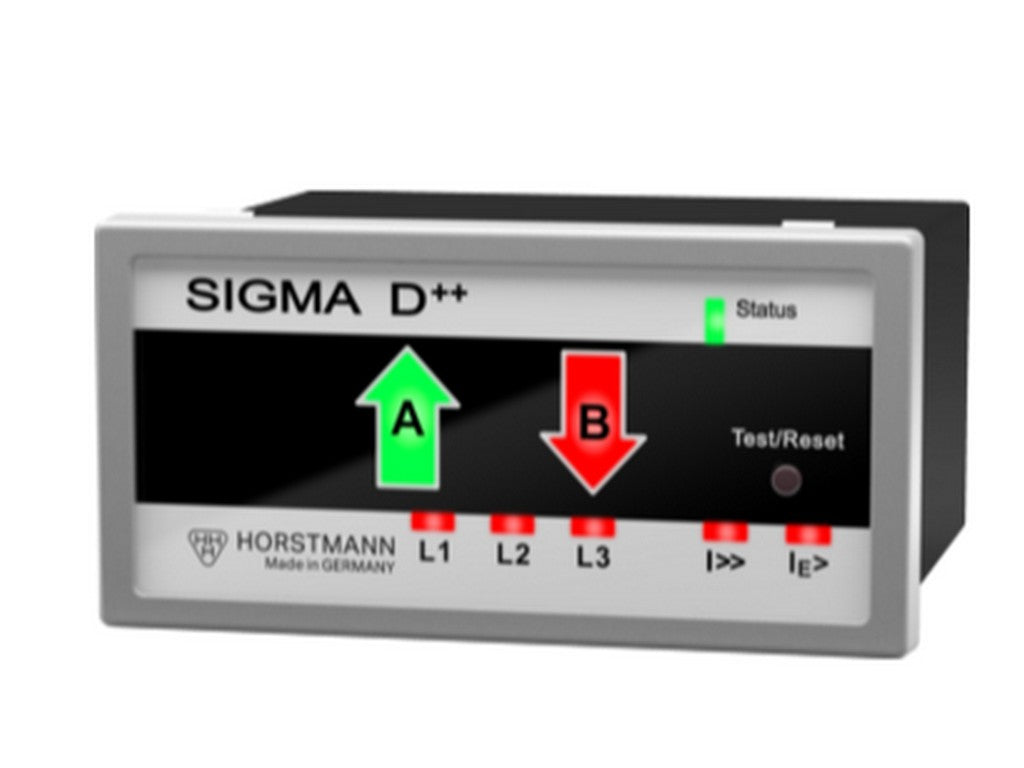

HORSTMANN Sigma D++
HORSTMANN Sigma D++ er en kortslutnings- og jordfejlsindikator til mellemspændingsnet. Den bruges til at vise, hvilken retning fejlen ligger i, så fejlfindingen bliver mere målrettet, når der opstår problemer i anlægget.
Enheden måler fase-strømmene via separate strømsensorer og kan hente spændingsreference på flere måder: via integrerede Wega-systemer, via HR-grænseflader eller via kapacitive isolatorer. Det gør den egnet til forskellige typer mellemspændingsanlæg, hvor man har brug for sikker retningsovervågning af både kortslutning og jordfejl.
Ved jordfejl kan Sigma D++ arbejde med flere metoder, blandt andet kontinuerlig jordfejl, jordkortslutning, cos φ- og sin φ-metoden, pulsdetektion samt transient jordfejlmetode. Ved transient jordfejl er hjælpespænding påkrævet. Det giver fleksibilitet, når nettet er opbygget forskelligt, og når installationsforholdene ikke er ens fra anlæg til anlæg.
Varianten forsynes via strømsensorerne og kan desuden få ekstern hjælpespænding fra 24 til 230 V AC/DC. Der er også et internt lithiumcelle-batteri med lang levetid.
Typiske anvendelser
Bruges i ringforbundne mellemspændingsanlæg, hvor man vil kunne pege fejlsiden ud ved kortslutning eller jordfejl. Den er også relevant, når der er behov for at kombinere strømføling med spændingsreference i samme indikatorsystem.
Specifikationer
- Producent: HORSTMANN
- MPN: V37-6200-001-010
- Produkt: Sigma D++
- Funktion: Kortslutnings- og jordfejlsindikator med retningsvisning
- Anvendelse: Mellemspændingsnet
- Strømforsyning: CT-powered
- Ekstern hjælpespænding: 24–230 V AC/DC
- Intern energikilde: Lithiumcelle med lang levetid
- Spændingsreference via: Wega-systemer, HR/LRM-interfaces eller kapacitive isolatorer
- Jordfejlmetoder: Kontinuerlig jordfejl, jordkortslutning, cos φ, sin φ, pulsdetektion og transient jordfejl
- Transient jordfejl: Kræver hjælpespænding
- Matchende fasestrømsensor: 49-6024-010 til lederdiasetre 15–65 mm
- Datablad: Se datablad fra producenten
