Laser værktøj t/akselopretning

Dette laserbaserede akseljusteringsværktøj fra FLUKE

Oversigt

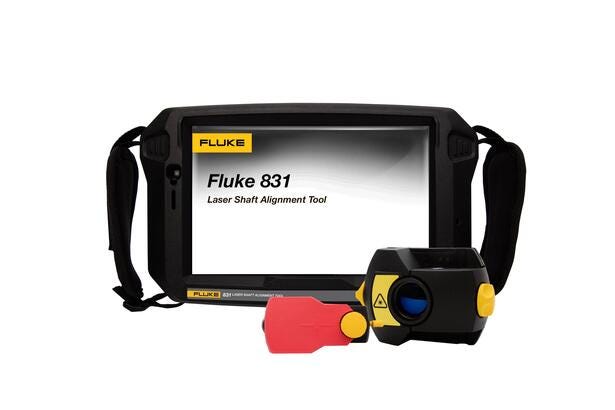

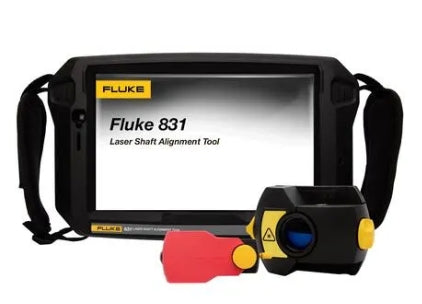

Fluke 831 Laser Shaft Alignment Tool (Part# 5346724) er et laserbaseret system til præcis akseljustering baseret på koaksial, reflekteret enkelt-laser måleprincip. Produktet leveres som et komplet målesæt med håndholdt enhed, sensorenhed, reflektor/prisme og monteringsudstyr. Fluke 831 tilbyder målinger med høj opløsning og integreret trådløs kommunikation.

Funktioner og opbygning

• Koaksial, reflekteret måleprincip med semiconductor laser diode (våglængde 630–680 nm).
• Detektoropløsning: 1 µm; vinkelopløsning: 10 µRad; typisk målefejl (gennemsnit): < 2%.

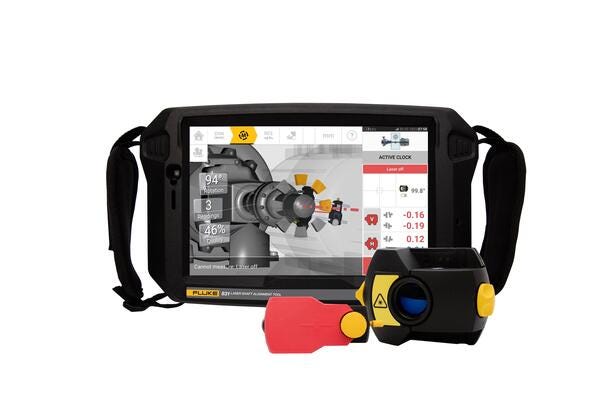

• Håndholdt enhed med 8" (203,1 mm) TFT-skærm, opløsning 1920 × 1200 og integreret Wi‑Fi.

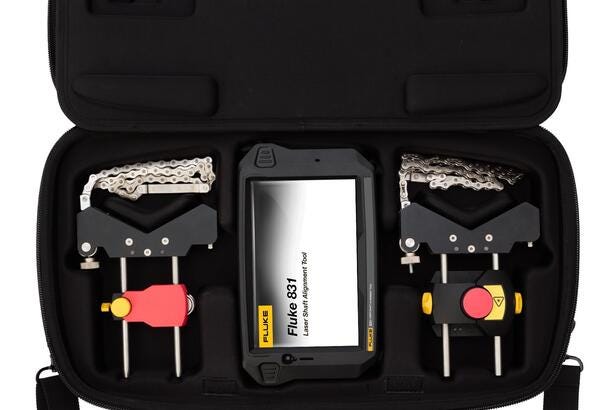

• Sættet inkluderer sensorlaser, reflektor/prisme, kædetype monteringsbeslag, støttepæle, USB-kabler, strømforsyninger og bæretaske.
• Miljøbeskyttelse: håndholdt enhed IP68; reflektor/prisme IP67.

Typiske anvendelser

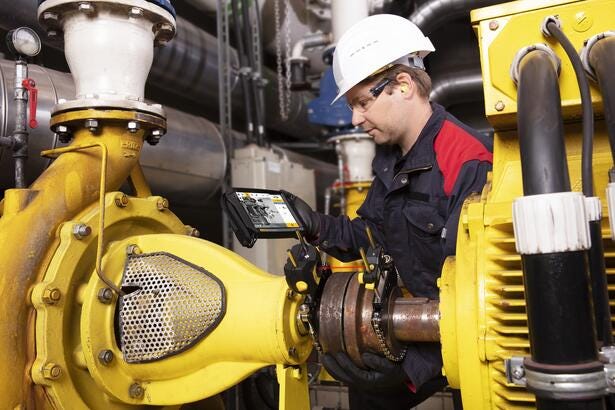

• Udførelse af præcis akseljustering for koblede aksler ved brug af reflekteret enkelt-laser måleteknik.
• Måling og korrektion af horisontal, vertikal og vinklet misalignment ved hjælp af guidede målesekvenser og live-tilstand.
• Tilpasning over forskellige koblingstyper som short flex coupling, spacer shaft, single plane coupling og uncoupled shafts (valg af koblingstype styres i enhedens software).

Dokumentation

Officiel teknisk dokumentation med detaljerede specifikationer og brugervejledning findes i producentens datablad: Se datablad fra producenten

Specifikationer

• Produktnavn: Fluke 831 Laser Shaft Alignment Tool (Part# 5346724)
• Måleprincip: Koaksial, reflekteret laserstråle
• Laser: Semiconductor diode, bølgelængde 630–680 nm, Klasse 2
• Detektoropløsning: 1 µm
• Vinkelopløsning: 10 µRad
• Typisk målefejl (gennemsnit): < 2%
• Håndholdt display: 8" (1920×1200) TFT
• Trådløs: Wi‑Fi (integreret, til dataoverførsel til ARC 4.0 PC-software)
• Miljøbeskyttelse: Håndholdt enhed IP68; reflektor/prisme IP67
• Inkluderet i sæt: sensorenhed (sensALIGN® 3), reflektor/prisme, kædetype beslag, støttepæle, USB-kabler, strømforsyninger og bæretaske

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
