STAUBLI 33.5615

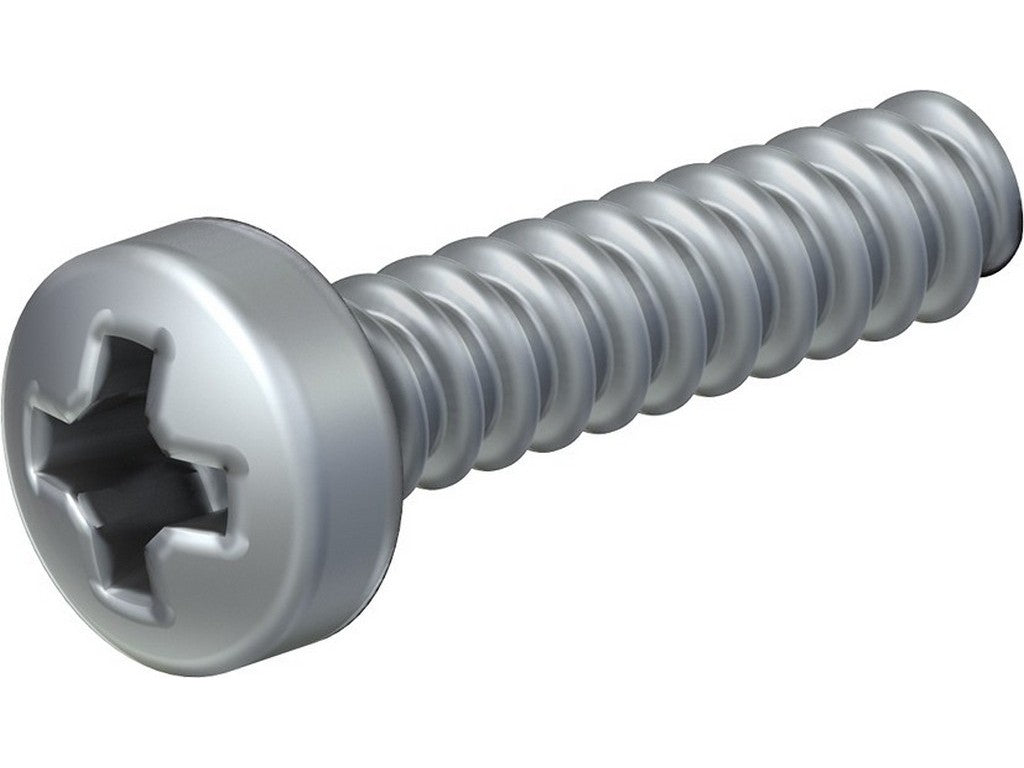

STAUBLI 33.5615 er en filisterskrue med panhoved, som Stäubli bruger i sin CombiTac uniq montage. Den indgår som den skrue, der holder endestykkerne fast på de bærende skinner, så samlingen bliver samlet korrekt og sidder stabilt.
Man bruger den altså ikke som en almindelig løs montageskrue i sig selv, men som en konkret reservedel til CombiTac-opsætningen. Ifølge Stäubli spændes endestykkerne fast med otte LI-BL-SHR-skruer pr. ende, og tilspændingen afhænger af, om de bærende skinner er i plast eller aluminium. Det gør skruen relevant, når man arbejder med montage, service eller udskiftning i et CombiTac uniq-modul.
For den, der står med samlingen på bordet, er det netop sådan en detalje, der afgør, om endestykket bliver monteret efter producentens anvisning. Her er det derfor vigtigt at bruge den rigtige skrue og følge det angivne moment.
Typiske anvendelser
- Fastgørelse af endestykker på CombiTac uniq bærende skinner
- Montage og service i Stäubli CombiTac-samlinger
- Reservedel ved udskiftning af den originale filisterskrue
Specifikationer
- Producent: STAUBLI
- MPN: 33.5615
- Betegnelse: LI-BL-SHR
- Skruetype: filisterskrue med panhoved
- Anvendes til: fastgørelse af endestykker på bærende skinner i CombiTac uniq
- Antal pr. endestykke: 8 stk.
- Tilspændingsmoment ved plast bærende skinner: 0,5 N·m
- Tilspændingsmoment ved aluminium bærende skinner: 0,8 N·m
