STAUBLI 33.0560

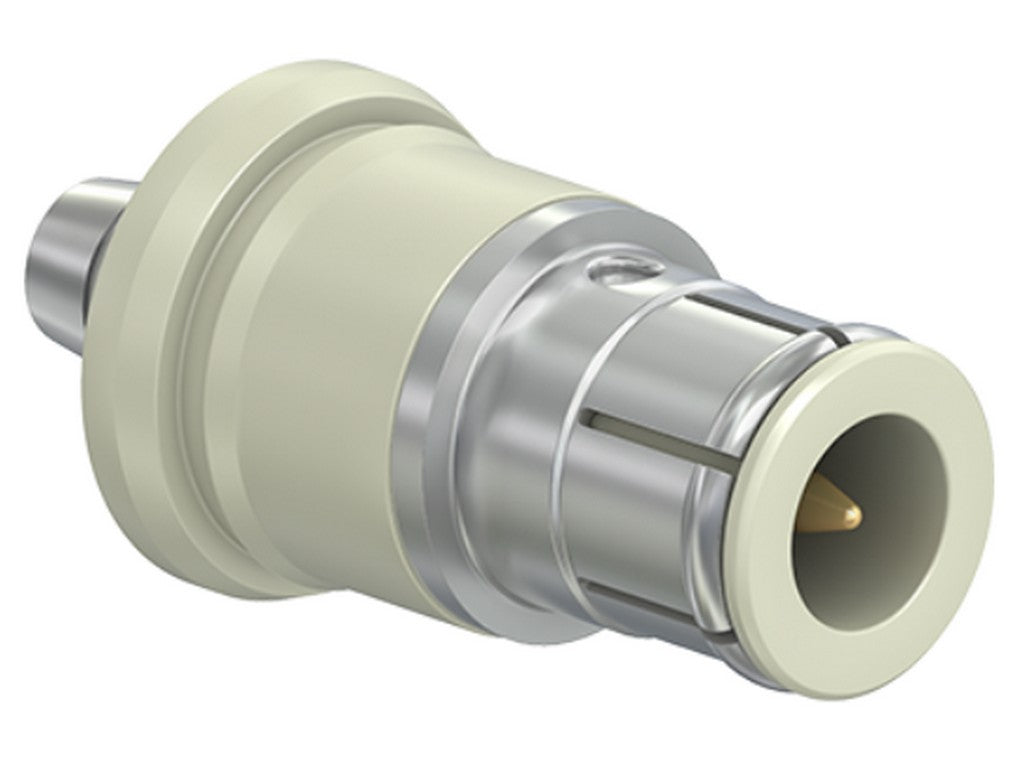

STAUBLI 33.0560 er et coaxialmodul til CombiTac-systemet, nærmere bestemt CT-S/COAX58. Det bruges, når der skal føres et koaksialt signal ind i en modulær stikforbindelse, så signalvejen kan indgå sammen med andre kontaktmoduler i samme ramme.
Modulet er lavet til RG58-koaksialkabel og er udført med crimp-terminering. Skærmen afsluttes med en messing-crimphylse med indvendig diameter på 5,5 mm, og den indre leder har CuZn-overflade med guldbelægning, mens skærmen har CuZn-overflade med nikkelbelægning. Det giver en løsning, hvor selve afslutningen på kablet er tænkt til en kontrolleret og professionel montage.
For CT...58-modulerne er impedansen 50 Ω, og VSWR er angivet til ≤ 1,25 ved frekvenser under 1,5 GHz. Det er de egenskaber, man typisk kigger på, når signalintegritet og tilpasning i en koaksial forbindelse er vigtig. Samtidig er mærkespændingen 1000 V CAT II for både skærm/jord og indre leder/skærm, og kontaktparret er opgivet til 5.000 sammenkoblingscyklusser.
I praksis passer modulet ind dér, hvor man vil samle koaksial forbindelse i et modulopbygget system frem for at bruge en separat stiktype ved siden af de øvrige forbindelser.
Specifikationer
- Manufacturer part number: 33.0560
- Type: CT-S/COAX58
- Til RG58-koaksialkabel
- Crimp-terminering (type C)
- Impedans: 50 Ω
- VSWR: ≤ 1,25 ved f < 1,5 GHz
- Mærkespænding: 1000 V CAT II for skærm/jord og indre leder/skærm
- Skærmterminering: messing-crimphylse med indvendig diameter 5,5 mm
- Indre leder: CuZn med guldbelægning
- Skærm: CuZn med nikkelbelægning
- Kompatible sammenkoblingscyklusser: 5.000
- Se datablad fra producenten
