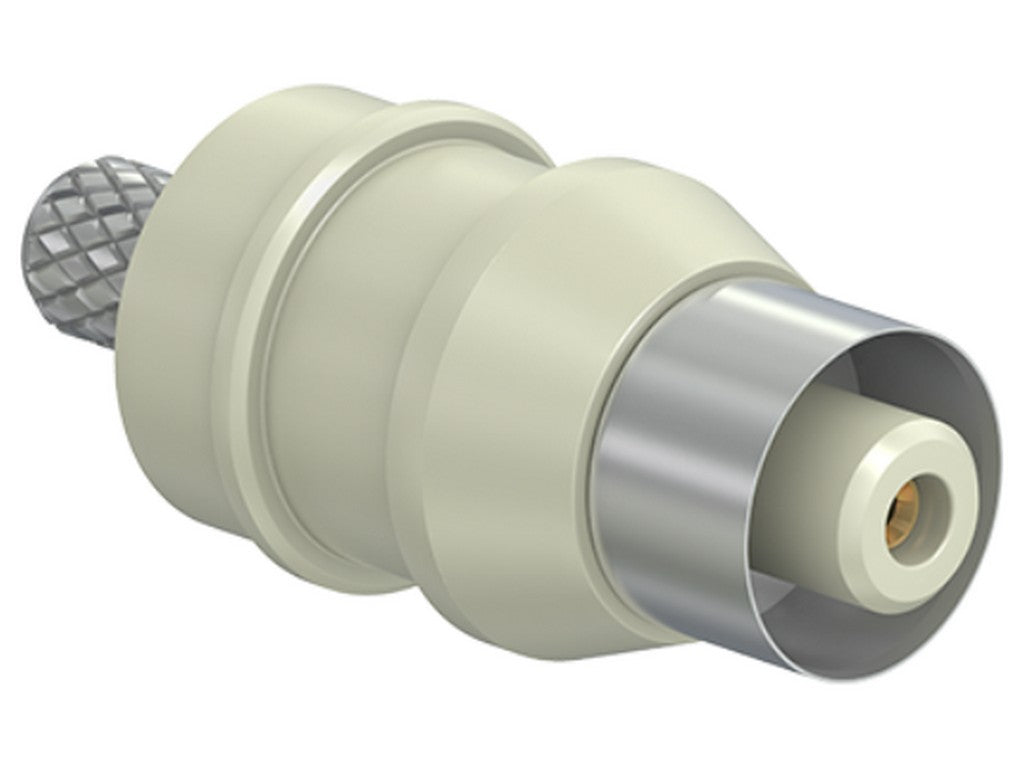

Stäubli CombiTac coaxial contact Type CT-B/COAX58
Stäubli CombiTac coaxial contact Type CT-B/COAX58 er en coaxial kontakt til CombiTac-systemet, beregnet til en professionel opbygning, hvor coax-signal skal føres sikkert i et modulært stiksystem. Her er der tale om order number 33.0160, og kontakten bruges sammen med RG58 og RG59 coaxialkabler.
Kontakten har crimp-terminering, så ledere og skærm afsluttes ved presning i stedet for lodning. Til skærmen leveres der en crimp-sleeve med indvendig diameter på 5,5 mm. Det gør den relevant, når man vil have en fast og ensartet afslutning af coax-kablet i et industrielt stikmiljø.
CT...58-varianten er angivet med en impedans på 50 Ω, hvilket er den klassiske værdi i mange coax-applikationer. I databladet er der også oplyst en VSWR på ≤ 1,25 for CT...58 ved frekvenser under 1,5 GHz. Det giver et godt billede af, hvordan kontakten opfører sig elektrisk, når signalet skal føres gennem forbindelsen.
Der er desuden oplyst en mærkespænding på 1000 V (CAT II) for leder og skærm. Materialevalget er angivet med CuZn til den indre leder med guldbelægning og CuZn til skærmen med nikkelbelægning. Mating cycles er specificeret til 5000 efter IEC-standarder.
Typiske anvendelser
- Coax-forbindelser i CombiTac-modulopbygning
- Tilslutning med RG58- og RG59-kabler
- Opbygning af kompakte industristik, hvor signal og mekanisk robusthed skal gå hånd i hånd
Specifikationer
- Manufacturer: STAUBLI
- MPN: 33.0160
- Type: CT-B/COAX58
- Crimp termination
- Leveres med 5,5 mm crimp sleeve til skærm
- Suitable for RG58 and RG59 coaxial cables
- Impedans: 50 Ω
- VSWR: ≤ 1,25 ved frekvenser under 1,5 GHz
- Rated voltage: 1000 V (CAT II) for conductor and shield
- Inner conductor: CuZn with Au plating
- Shield: CuZn with Ni plating
- Mating cycles: 5000 according to IEC standards
