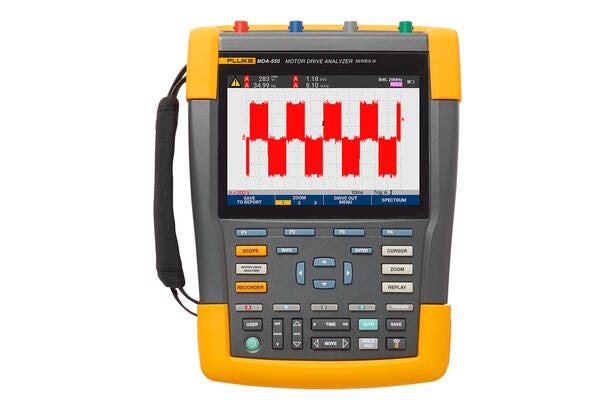

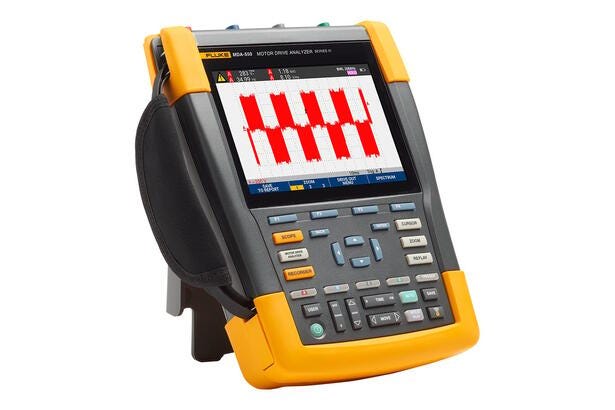

FLUKE MDA-550 Series III motor drive analyzer
Fluke MDA-550 Series III er et firekanals måleinstrument til fejlfinding og analyse af motorstyringer med frekvensomformer. Det bruges, når man vil finde ud af, hvordan drevet arbejder på både indgang, DC-bus, udgang og helt ude ved motoren.
Instrumentet er lavet til at gøre motor-drev målinger mere overskuelige i praksis. I stedet for at skulle sætte en række målinger op enkeltvis, får man guidede, trin-for-trin måleforløb, hvor forbindelser og målepunkter bliver hjulpet på vej undervejs. Det er en stor fordel ved idriftsætning, service og fejlfinding, hvor man hurtigt skal se, om spænding, strøm, harmoniske forstyrrelser eller ubalancer ligger, som de skal.
Det er især relevant, når man arbejder med inverterdrev og vil undersøge forhold som inverterudgang, DC-busspænding og ripple, harmoniske op til 51. harmoniske, spændings- og strømubalance, spændingsmodulation samt motorakselspændingsudladninger. Kort sagt: det er et værktøj til at komme tættere på årsagen, når et motordrev eller en motor ikke opfører sig som forventet.
Der er også tænkt på dokumentation. Med den indbyggede rapportfunktion kan man gemme målinger fra før og efter en justering eller reparation, så det er nemmere at sammenligne resultatet og vise, hvad der er blevet gjort.
Til arbejde i industrielle anlæg er sikkerhedsniveauet en vigtig del af billedet. Her er der tale om et instrument, der er beregnet til brug i miljøer med høje spændinger, og det gør det velegnet til professionel fejlfinding på motor- og drevsystemer.
Passer opgaven med motor-drev, hvor man skal kunne måle systematisk og dokumentere resultaterne, er MDA-550 Series III et meget relevant instrument. Skal du bare måle almindelig spænding eller strøm, er det typisk mere værktøj end nødvendigt. Her er styrken netop den målrettede analyse af frekvensomformere og tilhørende motorinstallationer.
Specifikationer
- Firekanals motor drive analyzer
- Frekvensområde: 1.000 Hz til 500 MHz
- Måler inverterudgangsspænding og -strøm
- Måler DC-busspænding og ripple
- Måler harmoniske op til 51. harmoniske
- Måler spændings- og strømubalance
- Måler spændingsmodulation
- Måler motorakselspændingsudladninger
- Guidede, trin-for-trin måleopsætninger
- Indbygget rapportgenerator til as-found og as-left målinger
- Sikkerhed: IEC 61010-1 Pollution Degree 2
- Målekategori: 600 V CAT IV og 1000 V CAT III
- Maksimal spænding mellem terminal og jord: 1000 V
