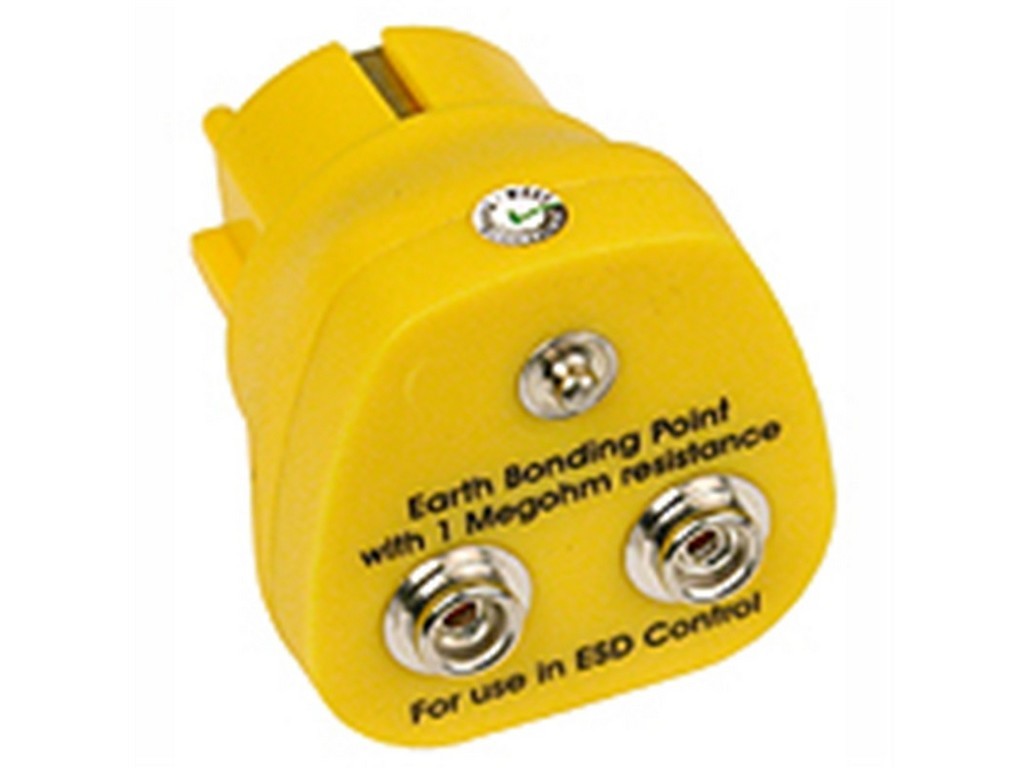

Netstik med 2 x 10mm trykknap, 1 x 4 mm ESD

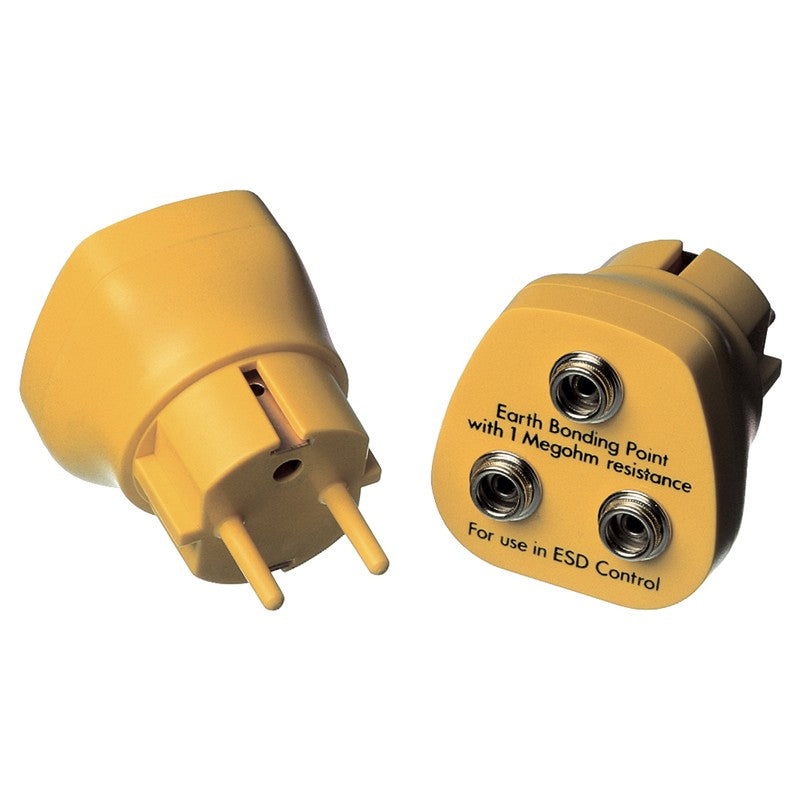

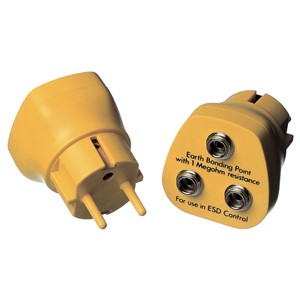

Earth Bonding Point (EBP) plug – DESCO 231135

Denne Earth Bonding Point (EBP) plug 231135 fra DESCO er beregnet til at etablere et fælles jordpunkt ved brug af beskyttelsesjord i en ESD-beskyttet zone. Produktet forbinder udelukkende jordlederen via en europæisk CEE (7) VII Schuko-stikprop og leveres med tre 10 mm studs til tilslutning af jordledere.

Konstruktion og funktion

231135 er udført i gul, slagfast ABS-plast og er permanent forseglet. I stedet for strømførende ben er der formstøbte isolerende plastben for positiv placering i stikket. Hver stud indeholder en indbygget modstand med en nominel værdi på cirka 1 megohm (angivet connector-til-jord-pin modstand 0,8–1,2 megohm). Produktet er fremstillet i United Kingdom.

Dokumentation

Tekniske detaljer og måleværdier er dokumenteret af producenten. Se datablad fra producenten

Typiske anvendelser

• Bruges til at give et fælles jordpunkt for jordforbindelse og elektrisk bonding af ESD-kontrolpunkter i en ESD-beskyttet zone (EPA).
• Tilslutning af wrist straps, bench- og floor-mats og andre ESD-kontrolelementer via jordledninger til pluggens studs.

Specifikationer

• Producent: DESCO
• Varenummer: 231135
• Type: Earth Bonding Point (EBP) plug
• Antal studs: 3 × 10 mm
• Materiale: Gul, slagfast ABS
• Størrelse plugkasse: 63 mm × 49 mm × 49 mm
• Vægt: 36 g
• Connector‑til‑jord‑pin modstand: 0,8–1,2 megohm (nominel 1 megohm pr. stud)
• Connector‑til‑connector modstand: ca. 2 megohm
• Passer til: Europæisk CEE (7) VII Schuko stikkontakt
• Fremstillingsland: United Kingdom

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
