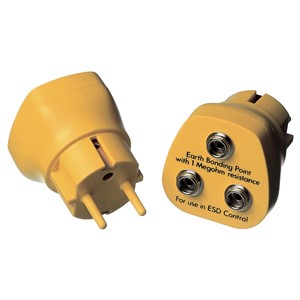

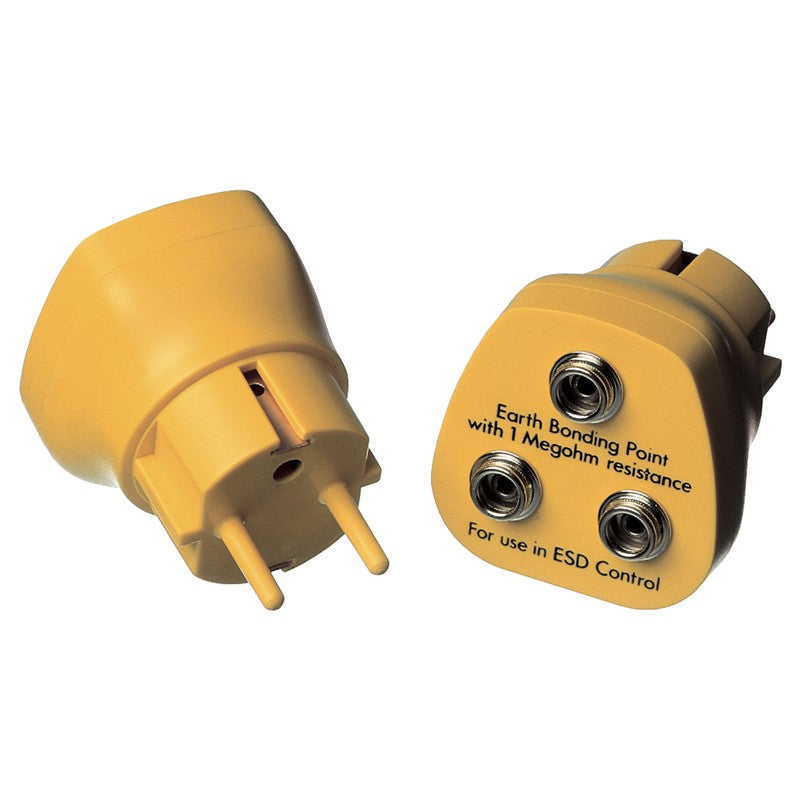

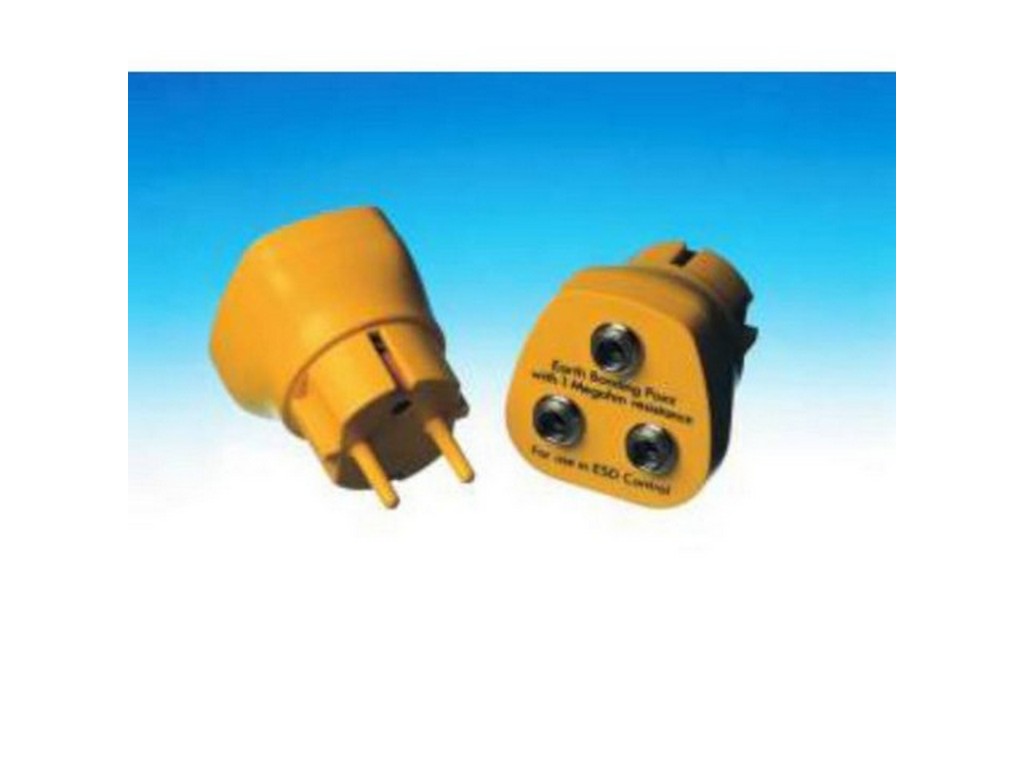

DESCO 231135 er et europæisk jordforbindelsesstik (European earth bonding plug) fra DESCO beregnet til ESD-kontrol. DESCO 231135 forbinder udelukkende beskyttelsesjord i en CEE (7) VII Schuko-stikkontakt ved at bruge indstøbte isolerende plaststifter i stedet for fase og nul, så kun jordlederen er forbundet. En modstand på nominalt 1 megohm er indbygget for begrænsning af strøm i forbindelse med jordforbindelsen.
Vigtige egenskaber
Passer til European CEE (7) VII Schuko-stik.
3 x 10 mm studs på pluggens front til tilslutning af jordledninger.
Indbygget modstand (nominalt 1 MΩ) med målt connector‑til‑jord værdi specificeret til 0,8–1,2 MΩ.
Connector‑til‑connector modstand ca. 2 MΩ.
Udelukkende beregnet til ESD‑kontrolformål.
Dokumentation
Referer til producentens tekniske dokumentation for test- og sikkerhedsinformation. Se datablad fra producenten.
Typiske anvendelser
Bruges som fælles jordforbindelsespunkt for bonding ved ESD-kontrol, hvor elementer i et ESD-beskyttet område skal holdes på fælles potentiale.
Tilslutning af jordledninger til armbånd, bænkemåtter eller gulvmåtter via de fremførte studs for at opnå beskyttende jordforbindelse.
Sikkerhed og test
Produktet er fremstillet med permanent forseglede forbindelser. Producenten angiver, at pluggen ikke må åbnes eller repareres. Test udføres ved at måle modstanden fra hver termination til jordstiften; modstanden bør være mellem 0,8 og 1,2 megohm som angivet i producentens dokumentation.
Specifikationer
Produkt: DESCO 231135
Producent: DESCO
Type: European earth bonding plug (jordforbindelsesstik) med 3 x 10 mm studs
