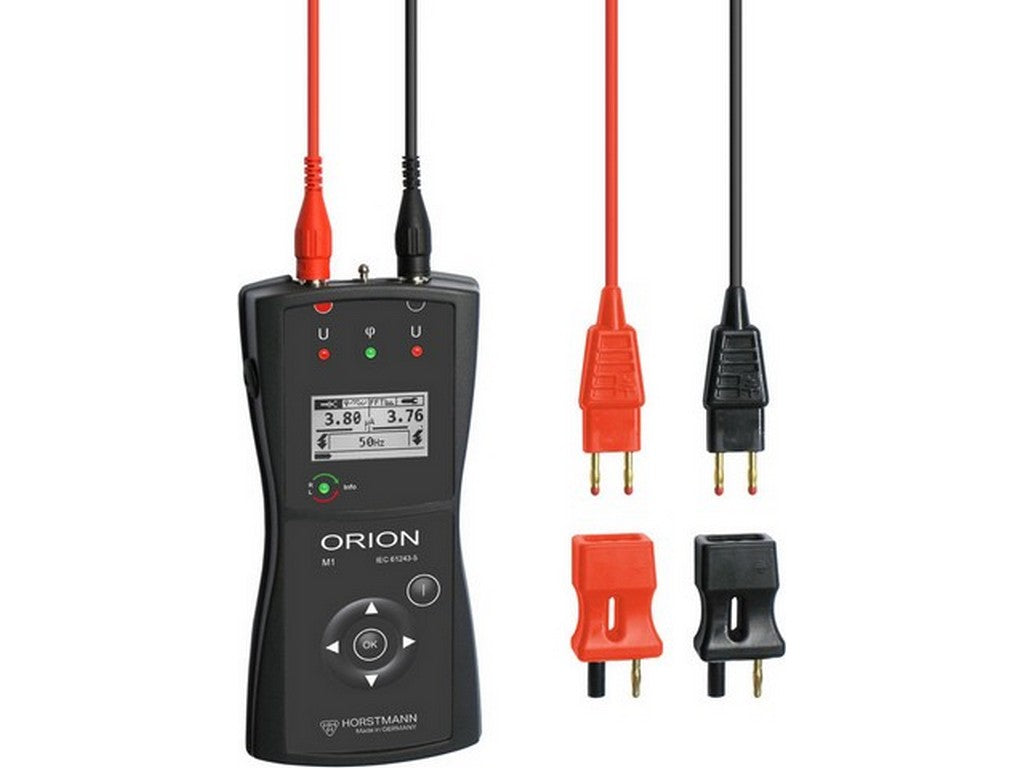

Orion M1 fasesammenligner

Produktoversigt

Denne fasekomparator og mobile test- og displayenhed Orion M1 fra HORSTMANN er beregnet til spændingstest, fase­sammenligning og koblingsdelstest i henhold til IEC 61243-5 på LRM- og HR-interfaces for mellemspændingsskabe. Orion M1 har en højkontrast belyst LCD-skærm, integreret USB-grænseflade til aflæsning af lagrede målinger samt indbyggede sikkerhedsfunktioner som automatisk selvtest og visuel/akustisk signalering.

Hovedfunktioner

• Mobil test- og displayenhed til spændingstest, fase­komparison og koblingsdelstest.
• Belyst LCD-display for aflæsning af interface-strøm, fasevinkel og harmoniske i overensstemmelse med EN 50160.
• Målefunktioner inkluderer FFT, total harmonisk forvrængning (THD) og harmonikker op til 40. Rotationsfeltindikator med status RGB-LED.
• Lagring af måleresultater og dataoverførsel via integreret USB-interface.
• Valgbar netfrekvens (16.7 Hz / 50 Hz / 60 Hz) og sprogvalg (tysk/engelsk) i menuen.

Typiske anvendelser

• Spændingstest på LRM- og HR-interfaces for mellemspændings‑skabe.
• Fase­sammenligning (phase comparison) inkl. visning af faseforskel og faselighedssymbol.
• Koblingsdelstest (coupling-part testing) i henhold til IEC 61243-5.

Specifikationer

• Produktnavn: Orion M1.
• Producent: HORSTMANN. Artikelnummer: 51-0206-201.
• Standard: IEC 61243-5 (angivet af producenten).
• Indgangsimpedans: 2.0 MΩ (±2 %).
• Nominalfrekvens: 16.7 Hz, 50 Hz eller 60 Hz (valgbart).
• Strøm­måleområder: 0–5 μA (±2 %) og 0–25 μA (±2 %).
• Fasevinkelmåling: -180° – +180° (±1 %).
• Harmonisk måling: harmonikker 2–40: 0–100 % (±1 %); THD: 0–100 % (±1 %); bar-diagram for individuelle harmonikker.
• Reaktionsterskler: Spændingstest 2.1 µA eller 4.2 V ved 2.0 MΩ / 50 Hz; Koblingsdelstest 3.2 µA eller 6.4 V ved 2.0 MΩ / 50 Hz; Fase­comparison fasevinkel ±20°.
• Beskyttelsesklasse: IP54.
• Strømforsyning: 4 x LR6 (AA) batterier, driftstid og standby specifikation angivet af producenten.
• Dimensioner: 220 mm x 100 mm x 40 mm. Vægt: 450 g (inkl. batterier).
• Driftstemperatur: -25 °C til +55 °C.

Kilde: Horstmann produktinformation – producentens produktside: https://www.horstmanngmbh.com/en/products/voltage-detectors-and-detecting-systems/phase-comparator/orion-m1/
