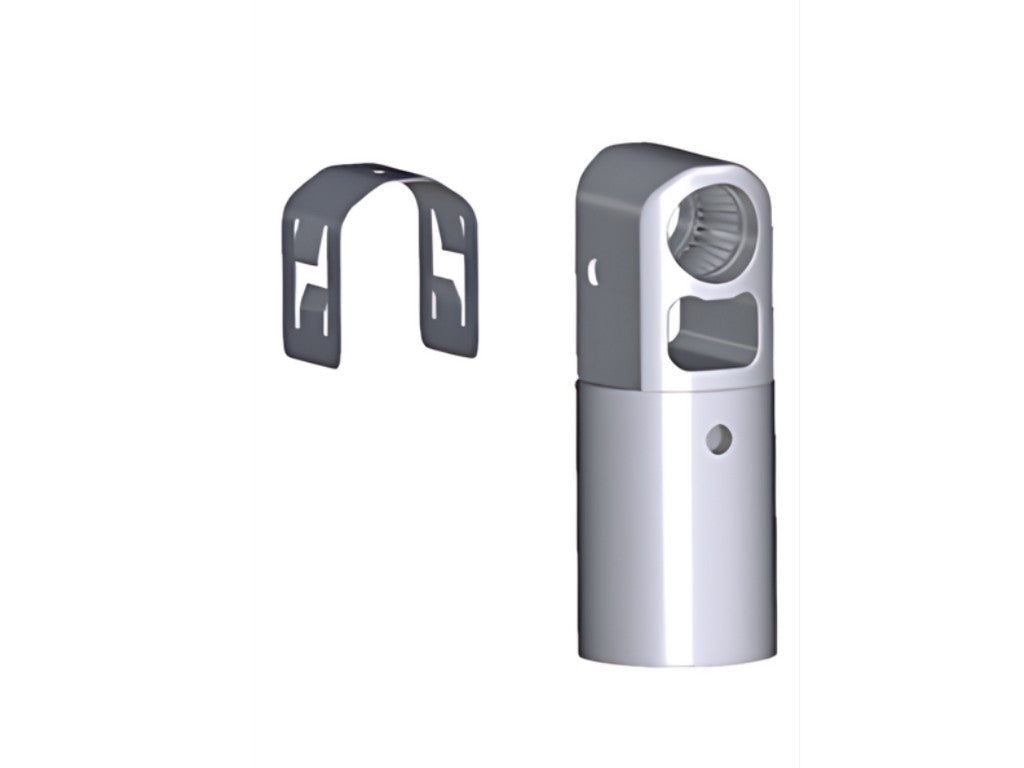

PerforMore bøsning 50 mm² PM-S10AV-CR50

PerforMore – to-polet højvoltskontakt

PerforMore er en kompakt to-polet højvoltskontakt fra STAUBLI designet til elektriske drivlinjesystemer. Produktet benytter Ø10 mm MULTILAM-kontakter og er designet til kontinuerlig strømoverførsel op til 600 A afhængigt af omgivelsestemperatur. I sammenkoblet (mated) tilstand opnår PerforMore beskyttelsesgraderne IP68 og IP6K9K, og i frakoblet (unmated) tilstand giver den IP2X kontaktbeskyttelse.

Tekniske karakteristika

• Kontakt-system: Ø10 mm MULTILAM
• Kontinuerlig strøm: op til 600 A (afhængig af omgivelsestemperatur, LV-215)
• Rangeret spænding: DC 1000 V
• Understøttede ledertværsnit: 50 mm² / 70 mm² / 95 mm² (i henhold til LV-216-2)
• Beskyttelsesgrad: IP68 og IP6K9K (mated), IP2X (unmated)
• HVIL: High-voltage interlocking loop med to-trins frigørelsesprocedure

Dokumentation

Se fabrikantens tekniske dokumentation for detaljerede data og monteringsanvisninger: Se datablad fra producenten.

Typiske anvendelser

• PerforMore anvendes i elektriske drivlinjesystemer og er beskrevet til on-board applikationer, herunder high-performance køretøjer, kommercielle køretøjer og mobile maskiner, som kræver højspændingsforbindelser.
• Angives som egnet til anvendelse i systemer som high-power charging (HPC), højspændingsbatterier, invertere og high-voltage distribution units (HVDU).

Specifikationer

• Kontinuerlig strøm: 600 A @ 40 °C (jf. LV-215, deraf afledning/derating ved højere temperaturer: 475 A @ 70 °C, 400 A @ 85 °C)
• Rangeret spænding: DC 1000 V
• Ledertværsnit: 50 / 70 / 95 mm² (LV-216-2)
• Testspænding: AC 4260 V, 1 min / 50 Hz
• Skærmning (jf. LV215-2): 90 dB (5 mΩ/m) ved 2 MHz; 84 dB (10 mΩ/m) ved 30 MHz; 75 dB (30 mΩ/m) ved 100 MHz; 65 dB (80 mΩ/m) ved 300 MHz
• Forbindelsestyper: pin: skrueforbindelse; socket: crimpe- og svejseforbindelse
• Temperaturområde/temperaturgrænser: svejseforbindelse -40 °C til +140 °C (grænse +180 °C); crimpeforbindelse -40 °C til +120 °C (grænse +120 °C)
• Beskyttelsesgrad: IP68, IP6K9K (mated) og IP2X (unmated)
• HVIL: integreret high-voltage interlocking loop med to-trins frigørelse for afbrudssikring
