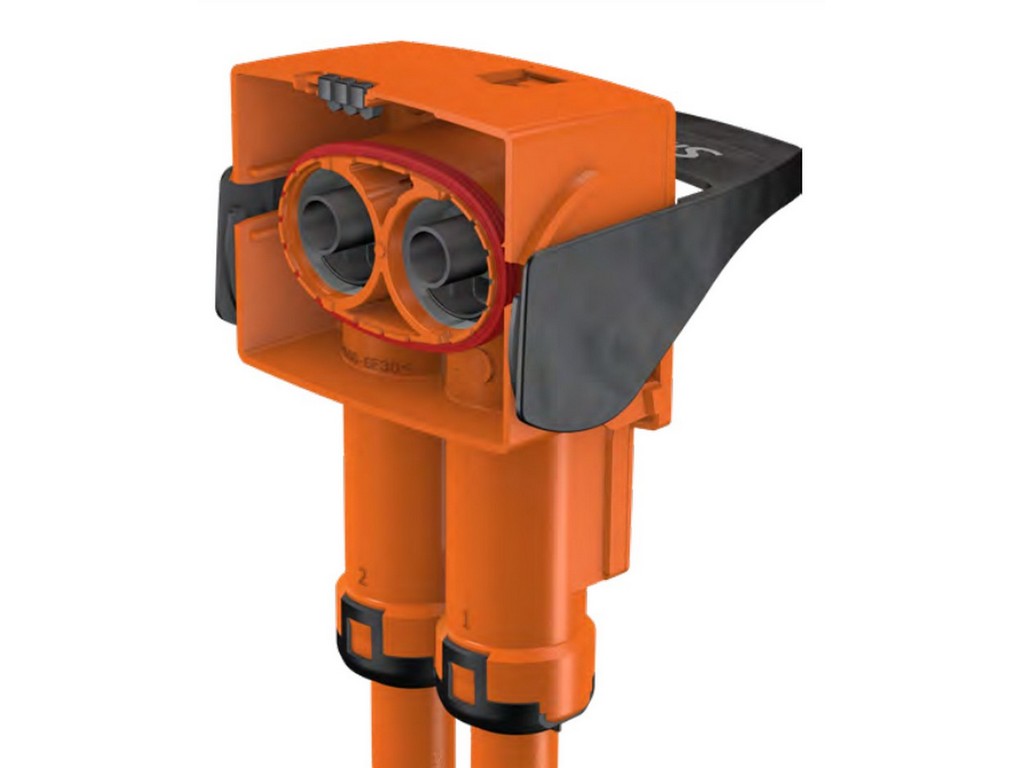

STAUBLI 15.5409 PerforMore socket connection set
STAUBLI 15.5409 er et PerforMore socket connection set til en enkelt pol med crimp-forbindelse for ledertværsnit på 95 mm². Det er en del af Stäubli’s PerforMore-serie, som bruges til højspændingsforbindelser, hvor der er behov for høj strømføring, sikker afbrydelse og en kompakt opbygning.
I praksis betyder det, at man får en stikforbindelse, der er tænkt til krævende elektriske systemer, hvor pladsen ofte er begrænset, men hvor forbindelsen stadig skal være robust. PerforMore bruger et 10 mm MULTILAM-kontaktsystem, og serien er angivet til op til 600 A afhængigt af omgivelsestemperaturen samt DC 1000 V.
Forbindelsen er oplyst som vibrationsresistent, og når den er samlet med modstykke, er beskyttelsesgraden IP68 og IP6K9K. Det gør den relevant i installationer, hvor der stilles høje krav til tæthed og driftssikkerhed. Serien er også beskrevet med en prøvespænding på AC 4260 V i 1 minut ved 50 Hz.
Til denne type sokkelforbindelse er crimp-tilslutningen den centrale del, og Stäubli henviser til sine monteringsanvisninger og PerforMore-kataloget for korrekt samling og krimpning. Det er især vigtigt i professionelt arbejde, hvor både montage og kontaktkvalitet skal være ensartet.
Typiske anvendelser
PerforMore-serien er dokumenteret til on-board højspændingsapplikationer og elektriske drivlinjer. Den er blandt andet angivet til brug i systemer som high-power charging, højspændingsbatterier, invertere og højspændingsfordelingsenheder.
Specifikationer
- Producent: STAUBLI
- MPN: 15.5409
- Type: PerforMore socket connection set
- Poler: 1
- Forbindelsestype: Crimp
- Leder-tvrsnit: 95 mm²
- Kontaktsystem: 10 mm MULTILAM
- Rated current: op til 600 A afhængigt af omgivelsestemperatur
- Rated voltage: DC 1000 V
- Beskyttelsesgrad, samlet: IP68 og IP6K9K
- Beskyttelsesgrad, ikke samlet: IP2X
- Test voltage: AC 4260 V, 1 min / 50 Hz
- Vibrationsresistent: ja
- Temperaturområde for crimp-forbindelse: -40 °C til +120 °C
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
