Quetschkabelschuh DIN 46234 (ICQ14) — teknisk beskrivelse

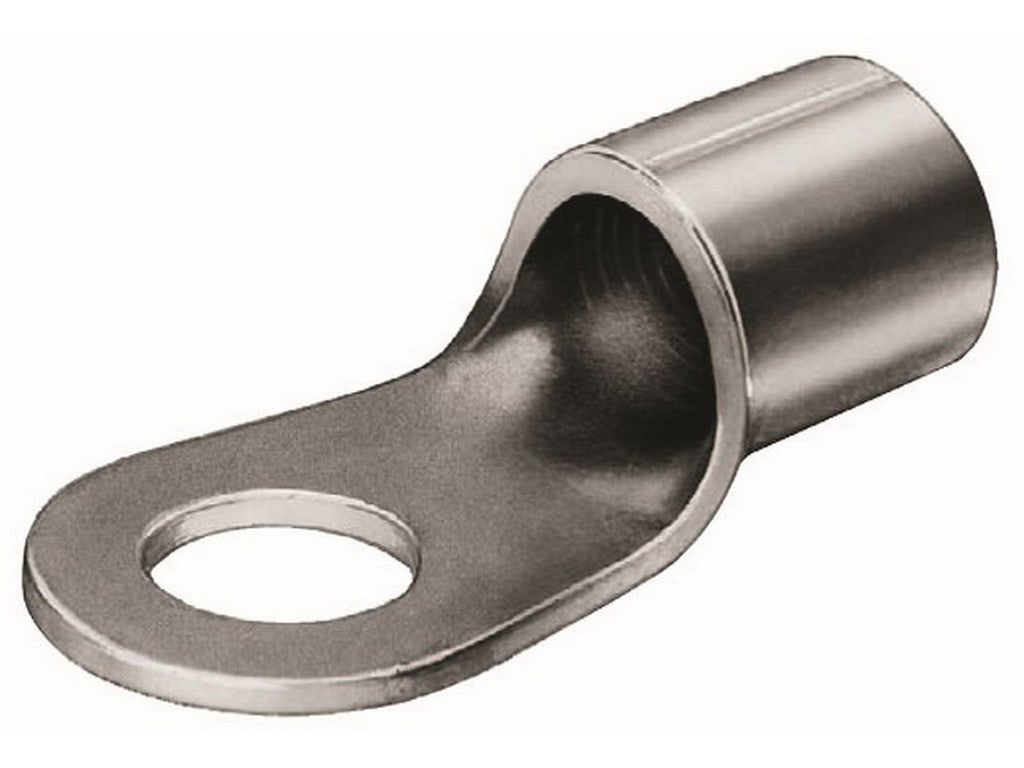

Denne Quetschkabelschuh ICQ14 fra WEITKOWITZ er en krimpkabelsko konstrueret i henhold til DIN 46234. Produktet er angivet som beregnet til flertrådede og fintrådede ledere, hvor presseområdet er hartverlötet (hard‑soldered). Typenummeret på Intercable Tools-listingen er ICQ14.
Funktion og udførelse
Quetschkabelschuh ICQ14 er specificeret med en nominelt maksimal tværsnit på 1 mm² og har et metrisk bolt‑tilslutningsmål M4. Presseområdet er hård‑loddet ifølge producentens produktbeskrivelse på Intercable Tools.
Typiske anvendelser
Tilslutning af flertrådede ledere.
Tilslutning af fintrådede ledere.
Montering ved skrueforbindelse med metrisk M4 bolt.
Dokumentation
Produktets oplysninger er dokumenteret på Intercable Tools' produktside for Quetschkabelschuh DIN 46234. Kilde: Intercable Tools produktside
Specifikationer
Standard: DIN 46234.
Producent / reference: WEITKOWITZ, typenummer ICQ14.
Nominelt tværsnit (max): 1 mm².
Tilslutningsgevind (metrisk): M4.
Dimensioner: d1 = 1 mm, D2 = 4 mm, d3 = 8 mm, L = 12 mm, A = 5 mm.
Presseområde: hård‑loddet (hard‑soldered) — angivet af producenten.
Nettovægt: 0,07 kg pr. 100 stk.
Pakkestørrelse: 100 stk. pr. pakke.
