STAUBLI 33.3020

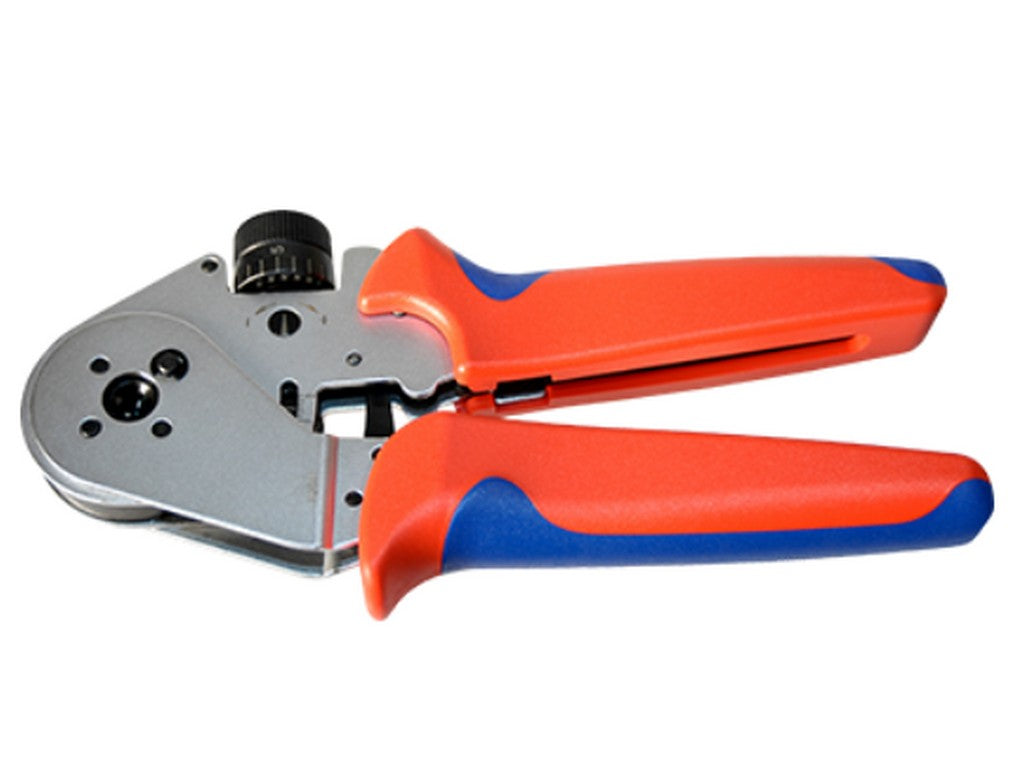

STAUBLI 33.3020 er en crimptang til POF-kontakter, altså kontakter til plastic optical fibre. Den bruges, når POF-ledninger skal monteres korrekt på Stäubli-kontakter, så forbindelsen bliver samlet med den rigtige crimpemetode.
Til arbejdet bruges ledningstype POF med ydre diameter på 2,2 mm og fiberdiameter på 1,0 mm. Ved monteringen føres POF-kontakten ind i crimpeområdet til anslag, tangen lukkes til første lås, og den klargjorte ledning føres helt ind, før tangen lukkes helt. Når crimpningen er udført rigtigt, åbner tangen automatisk igen. Det er en enkel måde at kontrollere, at samlingen er gennemført korrekt.
I praksis hører 33.3020 sammen med de øvrige værktøjer i serien: afisoleringsværktøjet CT-AIWZ/POF, polerskiven CT-PS/POF og udtræksværktøjet CT-AWZ/POF. De bruges i den samlede klargøring og montage af POF-kontakter.
Typiske anvendelser
Værktøjet bruges ved montage af POF-kontakter i forbindelse med forberedelse, crimpning og kontrol af samlingen.
Specifikationer
- Producent: STAUBLI
- MPN: 33.3020
- Produkt: Crimping pliers til POF-kontakter
- Til brug med POF-ledning
- Ydre diameter: 2,2 mm
- Fiberdiameter: 1,0 mm
- Tilbehør/relaterede værktøjer: CT-AIWZ/POF (33.3021), CT-PS/POF (33.3023), CT-AWZ/POF (33.3022)
- Producentens montagevejledning: MA065
- Datablad: https://www.staubli.com/content/dam/ecs/technical-documentation/assembly-instructions/IND/IS_MA213-03-en.pdf
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
