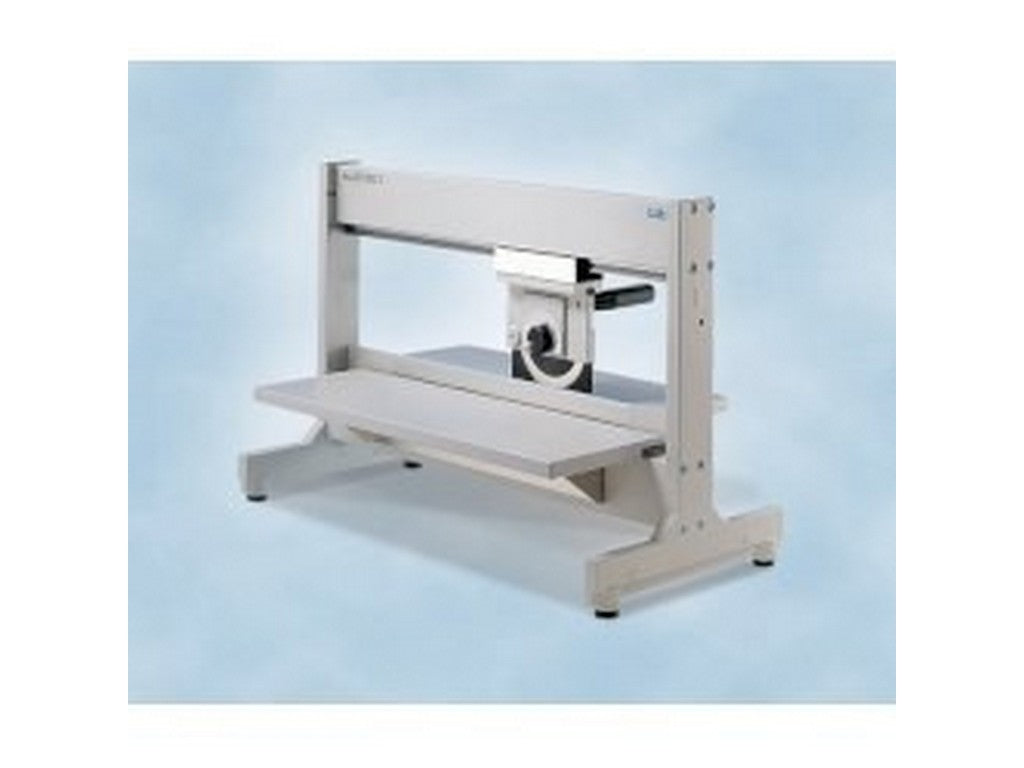

MAESTRO 3E fra CAB er en manuel PCB-separator designet til at separere små og store trykte kredsløb med en forfræset (V-) rille. Separation udføres med en cirkulær klinge på komponent-siden og en lineær klinge på lodde-siden. Enheden er beregnet til FR4-materiale og har en maksimal separationslængde på op til 450 mm.
Funktion og opbygning
Separation: cirkulær klinge på komponent-siden og lineær klinge på lodde-siden.
Betjening: manuel.
Materiale: beregnet til FR4.
Separationslængde: op til 450 mm.
Enhedsmål og vægt: 350 x 455 x 700 mm, vægt 22 kg.
Typiske anvendelser
MAESTRO 3E anvendes til at separere trykte kredsløb, hvor PCB'en er udført med en forfræset (V-) rille. Enheden benyttes ved manuel igennemføring af cirkulær klinge på komponent-siden samtidig med, at den lineære klinge understøtter separationen på lodde-siden. Anvendelsen forudsætter, at printkortet er af FR4-materiale og overholder de angivne komponenthøjder.
Begrænsninger ved brug
Komponenthøjde: op til 34 mm på komponent-siden og op til 23 mm på lodde-siden.
Separation må kun foretages i den forfræsede rille (milled groove) i overensstemmelse med producentens anvisninger.
