Stäubli 32.0014P0001-UR

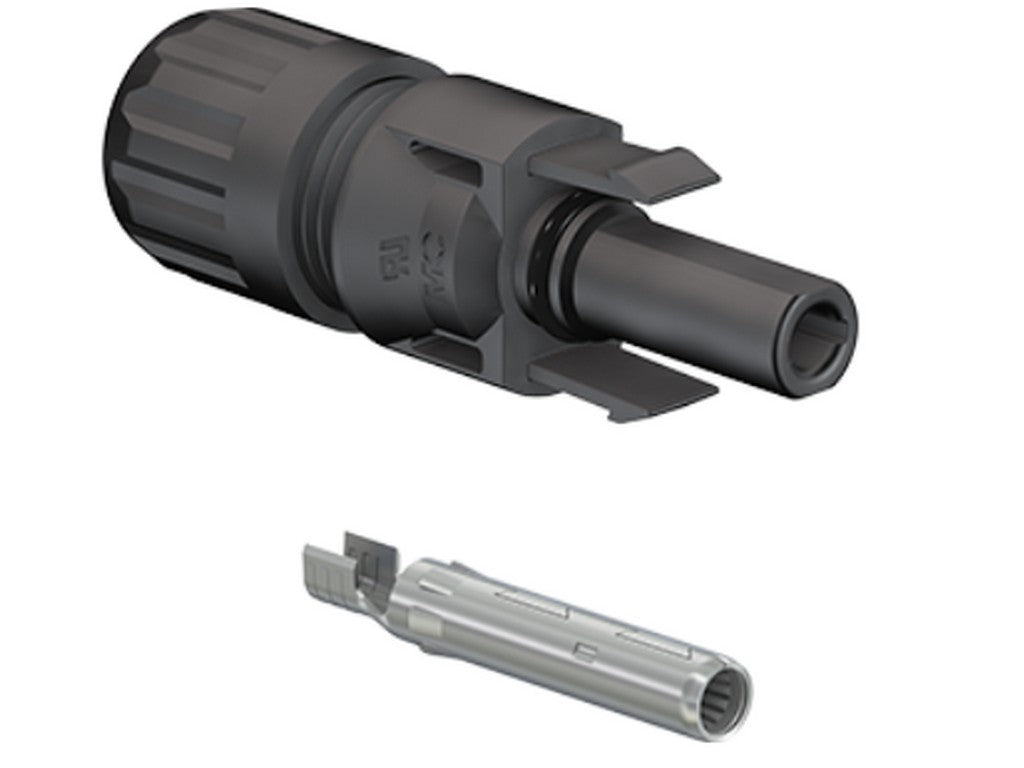

Stäubli 32.0014P0001-UR er en original MC4 hun-konnektor til solcelleanlæg. Den bruges, når en solcelleledning skal afsluttes med en crimpet forbindelse, så den kan kobles sikkert sammen med den modstående MC4-del i anlægget.
Her er det især kabeldimensionen, der er vigtig. Denne version er beregnet til PV-kabler med yderdiameter på 5,0–6,0 mm og til ledertværsnit på 4 mm². I praksis betyder det, at den passer til en bestemt type solcellekabel og ikke bare er en “universalkonnektor”.
Stäubli angiver den til DC 1100 V efter IEC for 4 mm² og til DC 1500 V efter UL for 6 mm²-varianten i dokumentationen. Den er altså lavet til de spændingsniveauer, man møder i professionelle PV-installationer, hvor en stabil og standardiseret forbindelse er afgørende.
Som andre originale MC4-dele bygger den på crimp-forbindelse og Stäublis MULTILAM-kontaktteknologi. Det er netop den del, der sikrer lav kontaktmodstand og en ensartet forbindelse over tid. Den matede kapsling er oplyst til IP65/IP68, så forbindelsen er egnet til udendørs brug i et solcellemiljø, når den er samlet korrekt med den tilhørende modpart og kabel.
Vil man samle solcellekabler professionelt, er det derfor en af de klassiske komponenter i en stringforbindelse mellem kabel og den øvrige MC4-installation.
Typiske anvendelser
- Afslutning af solcellekabler i PV-anlæg
- Forbindelse i MC4-baserede stringsystemer
- Montage med crimp på kabel med 5,0–6,0 mm yderdiameter
Specifikationer
- Producent: STAUBLI
- MPN: 32.0014P0001-UR
- Type: PV-KBT4/6I-UR
- Køn: hun / socket
- Til PV-kabel med yderdiameter: 5,0–6,0 mm
- Til ledertværsnit: 4 mm²
- IEC-mærkning: DC 1100 V, 39 A
- UL-oplysninger: AWG 12, DC 1500 V, 35 A
- Kontaktteknologi: MULTILAM
- Tilslutningstype: crimp
- Kontaktmateriale: kobber, fortinnet
- Beskyttelsesgrad, sammenkoblet: IP65/IP68 (1 m, 1 h)
- Beskyttelsesgrad, usammenkoblet: IP2X
- Temperaturområde: -40 °C til +85 °C
- Øvre grænsetemperatur: 105 °C
- Maks. kontaktmodstand: < 0,25 mΩ
- Impuls-modstandsspænding: 16 kV
- Antal sammenkoblinger: maks. 100
- Flammeklasse: UL94 V-0
- GTIN/EAN: ikke angivet i de verificerede data
- Se datablad fra producenten
