Stäubli 32.0394

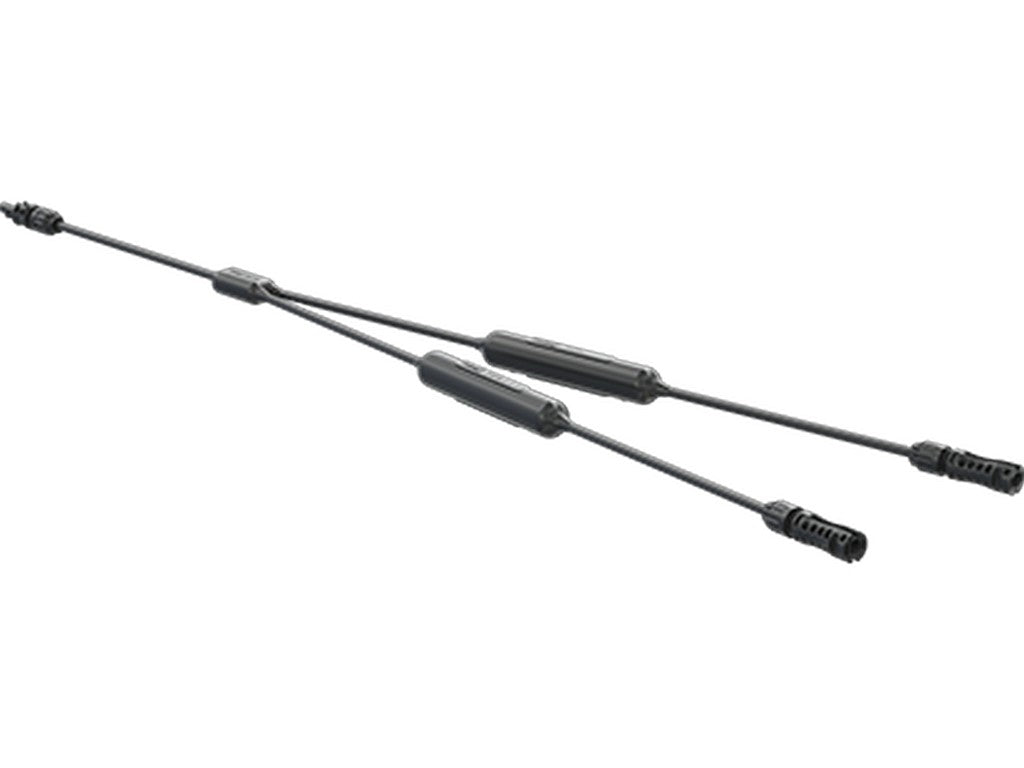

Stäubli 32.0394 er en MC4-Evo 2 Y-splitter med indbygget inline-sikring, som bruges i DC-kredse på solcelleanlæg. I praksis gør den det muligt at samle to grene i ét forløb, samtidig med at hver streng har sin egen overstrømsbeskyttelse. Det er en løsning, man typisk vælger, når en PV-installation skal bygges op rent og med en sikring direkte integreret i samlingen.
Samlingen er opbygget med én stikindgang og to bøsning-udgange, og ledningslængden er 84 cm. Den er beregnet til DC 1500 V og en mærkestrøm på 30 A. Når forbindelsen er samlet, er kapslingsgraden IP65/IP68, og i monteringsanvisningen er temperaturområdet angivet til fra -40 °C til +50 °C.
Der er tale om en komponent, der hører hjemme i professionel PV-installation, hvor man arbejder med originalt Stäubli-stiksystem. Ifølge producentens anvisninger må den kun anvendes med originale Stäubli-stik, og montagen skal udføres af en elektriker eller en elektroteknisk instrueret person. Både produktet og sikringselementet er TÜV Rheinland-certificeret, og sikringsleddet er certificeret efter IEC 60269-6:2010+Amd1.
Typiske anvendelser
Bruges i solcelleanlæg til parallelkobling af PV-strenge med tilhørende overstrømsbeskyttelse.
Specifikationer
- Producent: STAUBLI
- MPN: 32.0394
- Produktbetegnelse: PV-K-SPL-Y/2-ILF3-30/6/E-SSP
- MC4-Evo 2 Y-splitter med indbygget inline-sikring
- 1 stikindgang og 2 bøsning-udgange
- Ledningslængde: 84 cm
- Nominel spænding: DC 1500 V
- Nominel strøm: 30 A
- Kapslingsgrad: IP65/IP68 (1 m, 1 h)
- Temperaturområde: -40 °C til +50 °C
- Prøvespænding: 8 kV
- Sikkerhedsklasse: II
- Overspændingskategori / forureningsgrad: CATIII/3
- Øvre grænsetemperatur: 115 °C
- Isoleringsmateriale: Polyamide/EVA/XLPE
- Kompatible originale Stäubli-stik: PV-KST4/…, PV-KBT4/…, PV-KBT4-EVO 2…, PV-KST4-EVO 2…
- TÜV Rheinland-certificeret efter 2PfG 2380/10.21 og 2PfG 1913/03.21
- Sikringselement certificeret efter IEC 60269-6:2010+Amd1
- Produktets og sikringselementets certificeringsnumre: R 60163375 / R 60164319 / J 50524015
- DATABLAD_URL: Se datablad fra producenten
