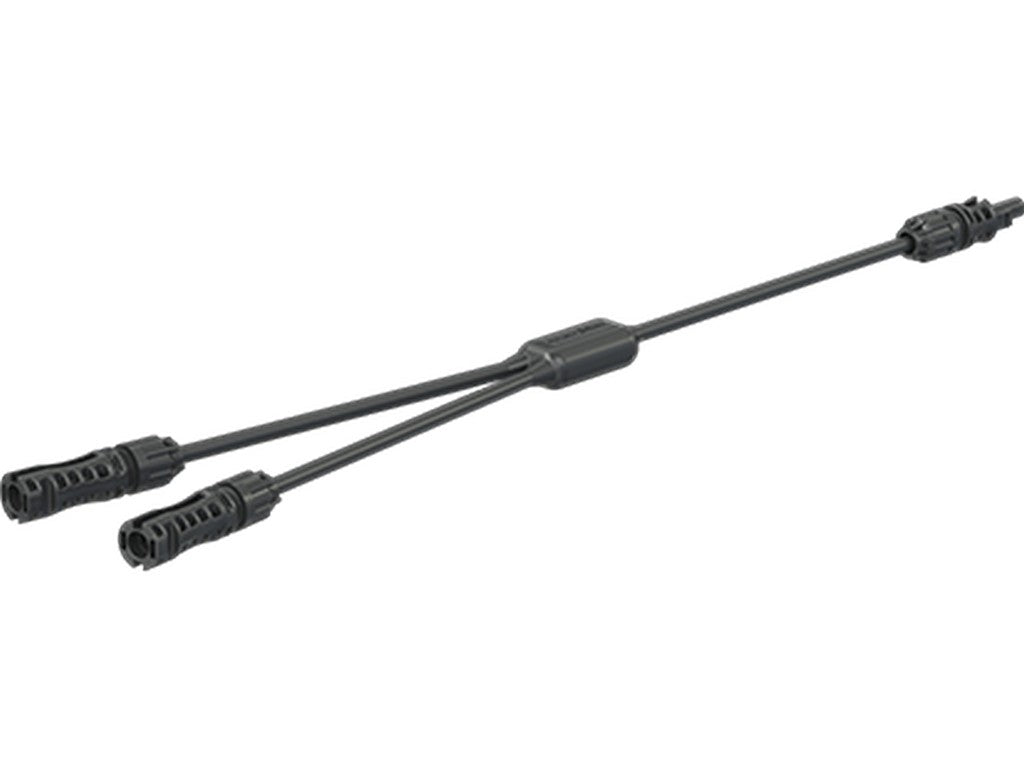

STAUBLI 32.0333 MC4-Evo 2 Y-splitter
Stäubli 32.0333 er en Y-splitter til solcelleanlæg, hvor to PV-strenge samles i én forbindelse. Den bruges i DC-kredse og gør det muligt at parallelkoble to strenge på en kontrolleret måde, når der arbejdes med MC4-Evo 2-komponenter.
Konstruktionen har to stikindgange og én udgang, så kabelføringen i et PV-anlæg kan samles uden at blande komponenter fra andre systemer. I praksis er det en fast monteret samlekobling, som indgår i kabelharnesser og installationer, hvor man ønsker en pæn og overskuelig samling af strengene.
Den er angivet til 1500 V DC og 53 A, og den har en testspænding på 8 kV. Med en ledningslængde på 50 cm og en ledertværsnitsværdi på 6 mm² passer den til opbygning af PV-kabler, hvor der stilles krav til både elektrisk kapacitet og mekanisk orden i installationen. Beskyttelsesgraden er IP65/IP68 ved 1 m i 1 time, når den er samlet, så den er beregnet til de miljøer, man normalt møder i solcelleanlæg. Arbejdstemperaturen er fra -40 °C til +85 °C.
Ved montering er det vigtigt, at forbindelsen håndteres korrekt og uden belastning, og at der kun bruges originale Stäubli-stik. Ubrugte forbindelser skal beskyttes med passende afdækningskapper, så snavs og fugt ikke kommer ind i anlægget.
Specifikationer
- Producent: STAUBLI
- MPN: 32.0333
- Produktbetegnelse: PV-K/SPL-Y-6-15/15-15EPP/ES-0050
- Stikopbygning: 2 plug-indgange og 1 socket-udgang
- Nominel spænding: DC 1500 V
- Nominel strøm: 53 A
- Testspænding: 8 kV
- Ledningslængde: 50 cm
- Ledertværsnit: 6 mm²
- Beskyttelsesgrad: IP65/IP68 (1 m, 1 h)
- Temperaturområde: -40 °C til +85 °C
- Beskyttelsesklasse: II
- Overspændingskategori / forureningsgrad: CATIII/3
- Kontaktmodstand: < 0.5 mOhm
- Isoleringsmateriale: Polyamide/EVA/XLPE
- Godkendt modstik: Originale Stäubli PV-KST4/... eller PV-KBT4/... samt PV-KBT4-EVO 2... eller PV-KST4-EVO 2...
- Transport-/lagertemperatur: -40 °C til +50 °C
- Certificering: TUV Rheinland certified according to 2PfG 1913/03.21
