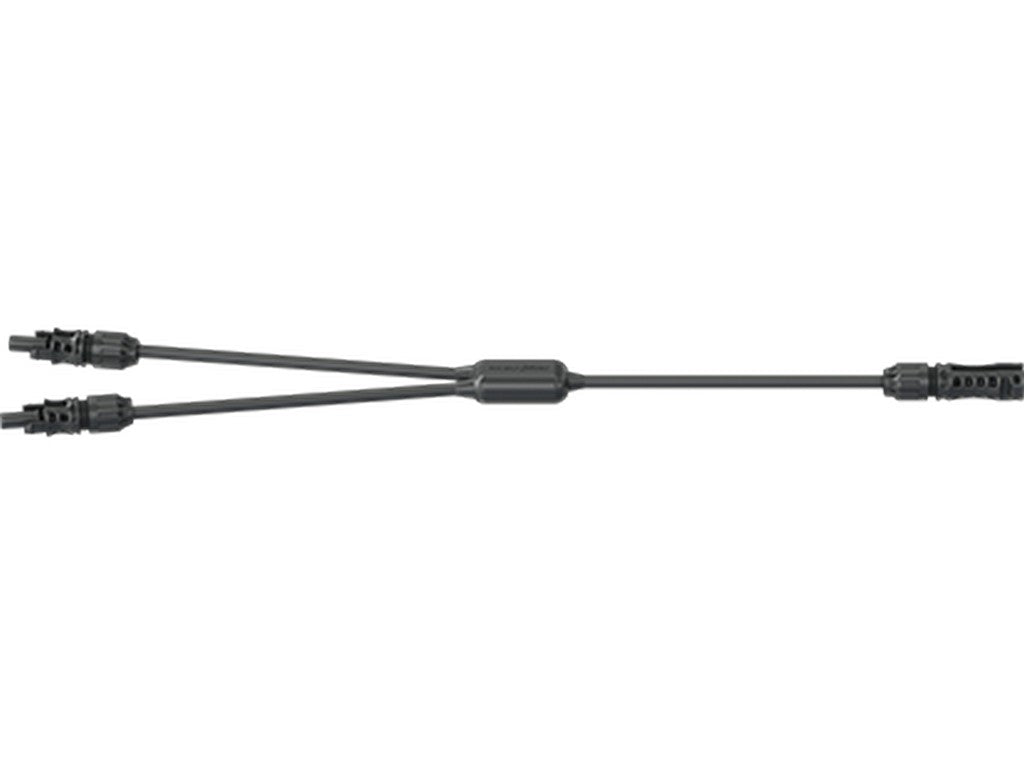

STAUBLI MC4-Evo 2 Y-Splitter
STAUBLI MC4-Evo 2 Y-Splitter, ordre nr. 32.0334, er en Y-splitter til solcelleanlæg, hvor man skal forbinde PV-moduler i en DC-string. Den bruges, når én tilslutning skal deles op i to, så man kan arbejde videre i installationen med MC4-Evo 2-komponenter.
Her får man en færdig samlet løsning med to sokler og ét stik. Det betyder, at den passer ind i en MC4-Evo 2-opbygning uden feltmontering af selve forbindelsen. For mange installatører er det netop pointen: en enkel måde at lave en sikker forgrening på i et PV-system.
Den er beregnet til DC 1500 V og har en mærkestrøm på 53 A. Testspændingen er 8 kV. Kabeltværsnittet er 6 mm², og ledningslængden er 50 cm. Når forbindelsen er samlet, er kapslingsklassen IP65/IP68 (1 m, 1 h); uden samling er den IP2X. Temperaturområdet er fra -40 °C til +85 °C.
Hvis man arbejder med PV-anlæg, handler den type komponent ofte om at få fordeling og tilslutning gjort så kompakt og ensartet som muligt. Det er en praktisk reservedel eller installationskomponent, når der skal bygges videre på en streng med originale Stäubli MC4-Evo 2-koblinger.
Typiske anvendelser
- Forgrening og sammenkobling af PV-moduler i solcelleanlæg
- DC-interconnection i anlæg med MC4-Evo 2 connector system
- Installationer, hvor der ønskes en færdig samlet Y-løsning
Specifikationer
- Producent: STAUBLI
- MPN: 32.0334
- Ordrebetegnelse: PV-K/SPL-Y-6-15/15-15ESS/EP-0050
- Connector system: MC4-Evo 2
- Konfiguration: 2 sokler og 1 stik
- Mærkespænding: DC 1500 V
- Mærkestrøm: 53 A
- Testspænding: 8 kV
- Kabeltværsnit: 6 mm²
- Ledningslængde: 50 cm
- Kapslingsklasse, samlet: IP65/IP68 (1 m, 1 h)
- Kapslingsklasse, usamlet: IP2X
- Omgivelsestemperatur: -40 °C til +85 °C
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
