S 6600H
S 6600H er en bordmodel til elektrisk sikkerhedstest. Den bruges, når man skal kontrollere, om et emne kan klare de prøver, der normalt kræves i forbindelse med el-sikkerhed, før det går videre i produktion eller kontrol. Her får man flere testtyper samlet i én enhed, så man kan arbejde mere målrettet med både højspændingstest, isolationsmåling og jordforbindelsestest.
Ved højspændingstest kan den arbejde med AC fra 100 V til 5.500 V og DC fra 100 V til 6.000 V, begge med op til 20 mA. Isolationsmålingerne ligger fra 100 V til 6.000 V og dækker et måleområde fra 100 kΩ til 50 GΩ. Til beskyttelsesleder- og jordbondtest kan den teste med 1 A til 32 A, og modstandsmålingerne går fra 1 Ω til 1 MΩ.

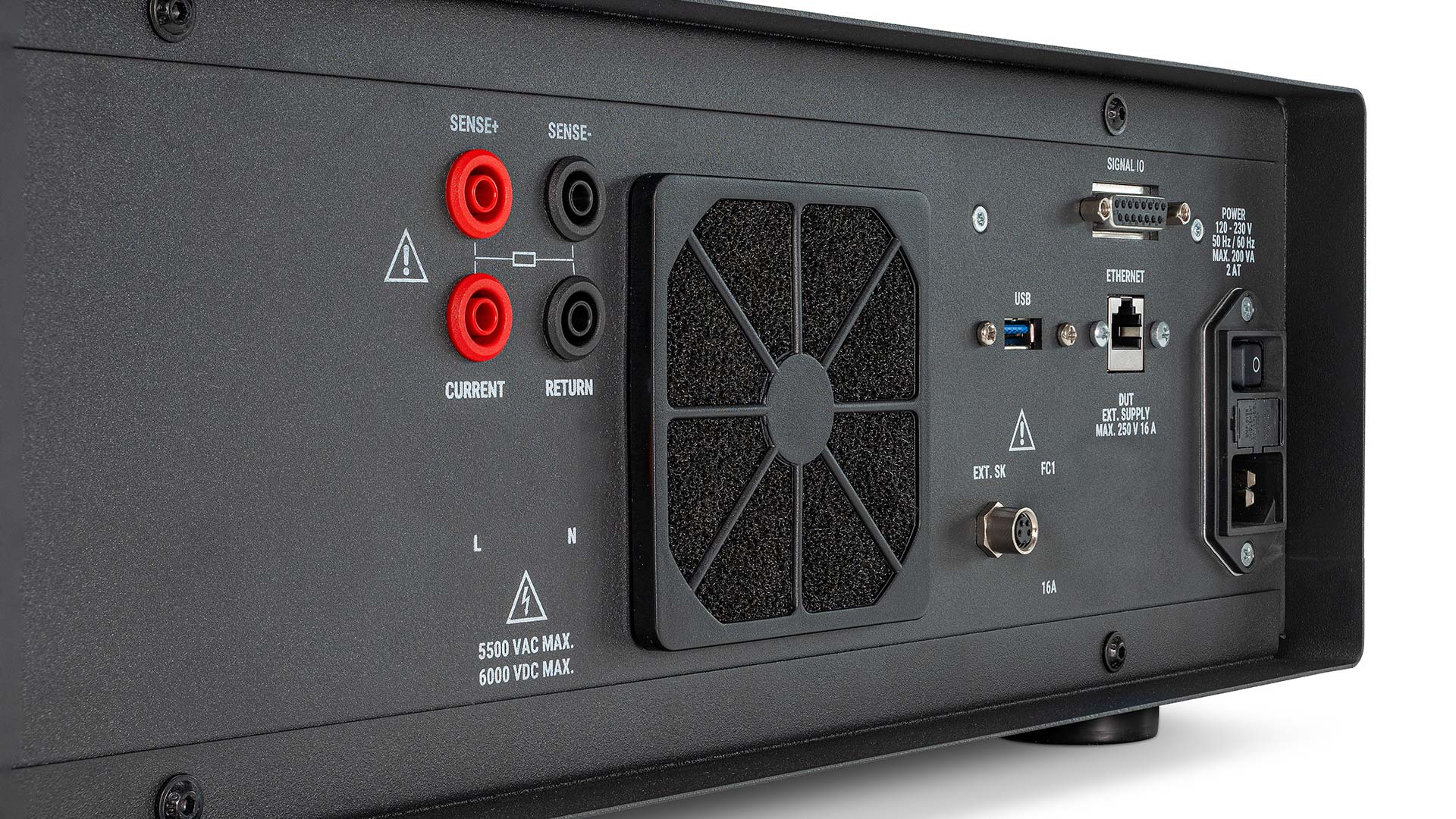

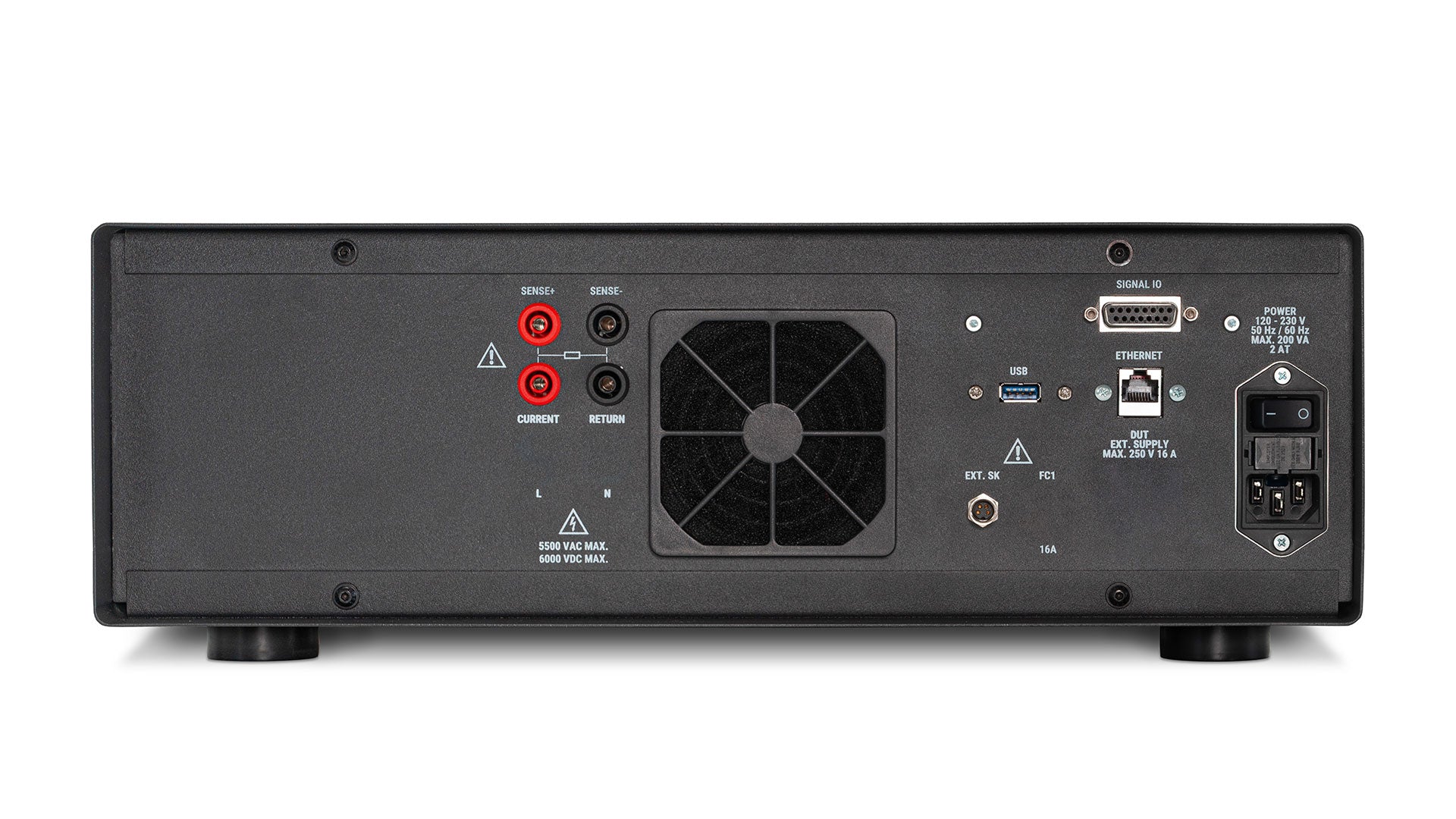

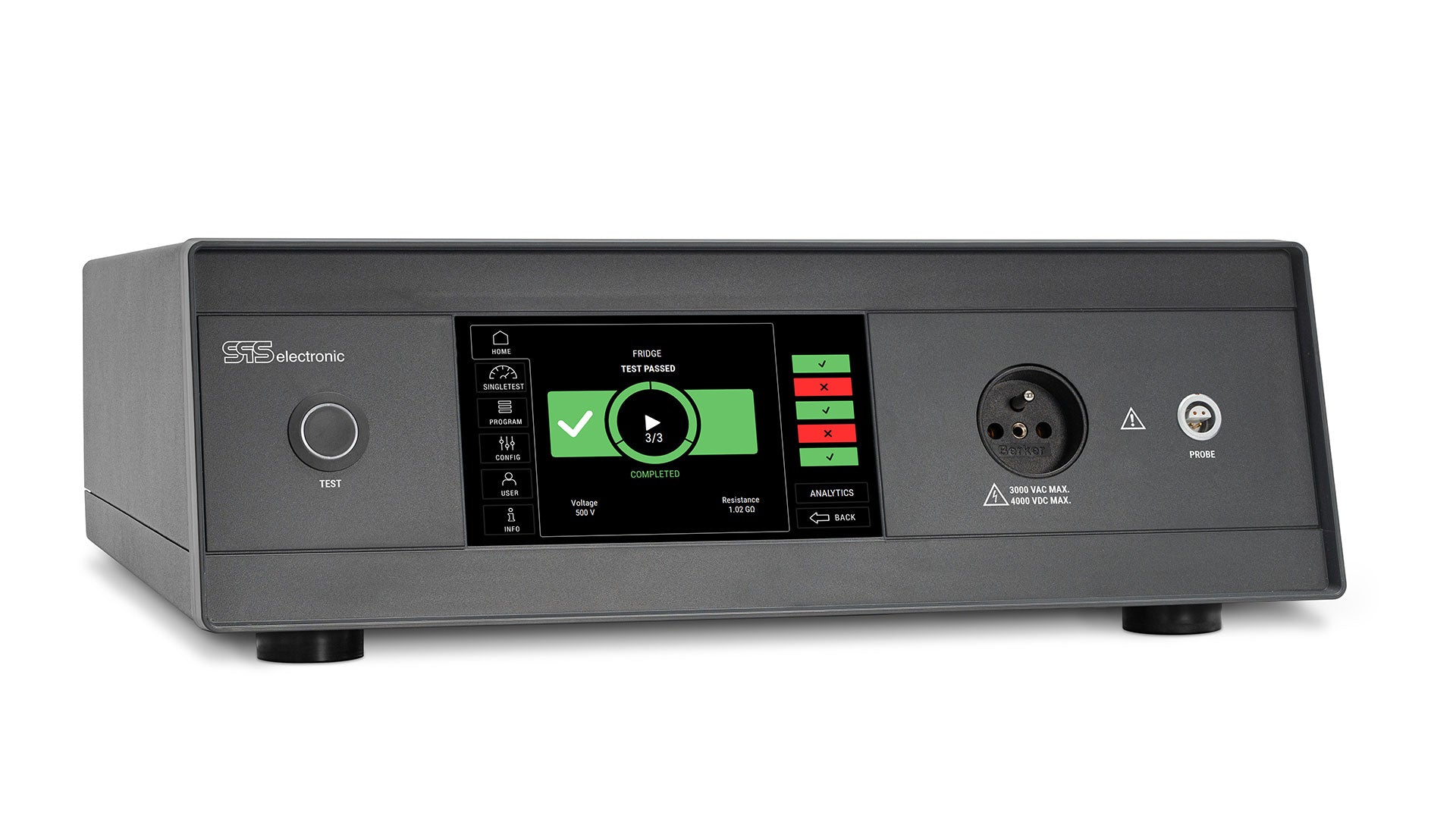

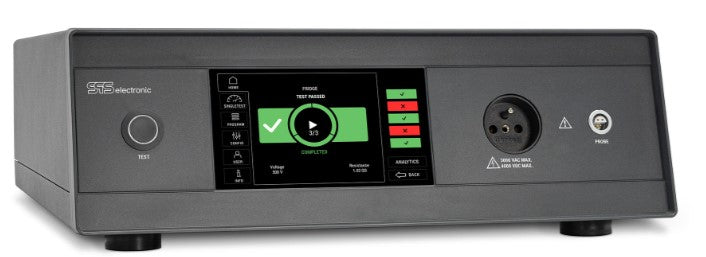

For brugeren betyder det, at der er en samlet løsning til de sikkerhedstests, man ofte skal udføre på elektriske produkter. Enheden har frontpanel-stik til direkte tilslutning af testobjektet, og den accepterer netforsyning fra 90 V til 250 V ved 50/60 Hz. Derudover er der Ethernet/LAN og USB samt 24 VDC ind- og udgange, hvis den skal indgå i et mere automatiseret testmiljø. Den har også en 7" TFT-farveskærm med touch til indtastning.
Se produktvideo fra producenten
Typiske anvendelser
- Elektrisk sikkerhedstest i produktion og kvalitetskontrol
- Højspændingstest af elektriske emner
- Isolationsmåling og jordbondtest
- Testopsætninger med direkte tilslutning af DUT via frontpanelstik
Specifikationer
- Producent: SPS-ELECTR
- MPN: S6600H
- AC højspændingstest: 100 V til 5.500 V, op til 20 mA
- DC højspændingstest: 100 V til 6.000 V, op til 20 mA
- Isolationsmåling: 100 V til 6.000 V
- Isolationsmåleområde: 100 kΩ til 50 GΩ
- Residual ripple: < 3%
- Ground bond / beskyttelsesledertest: 1 A til 32 A
- Modstandsmåling: 1 Ω til 1 MΩ
- Continuity test: <14 Ω = kortslutning, >100 kΩ = ingen kontinuitet
- Mains supply: 90 V til 250 V, 50/60 Hz
- Interfaces: Ethernet/LAN, USB
- 24 VDC ind- og udgange: 4 ind, 4 ud
- Display: 7" TFT-farveskærm med touch
