STAUBLI 04.0008

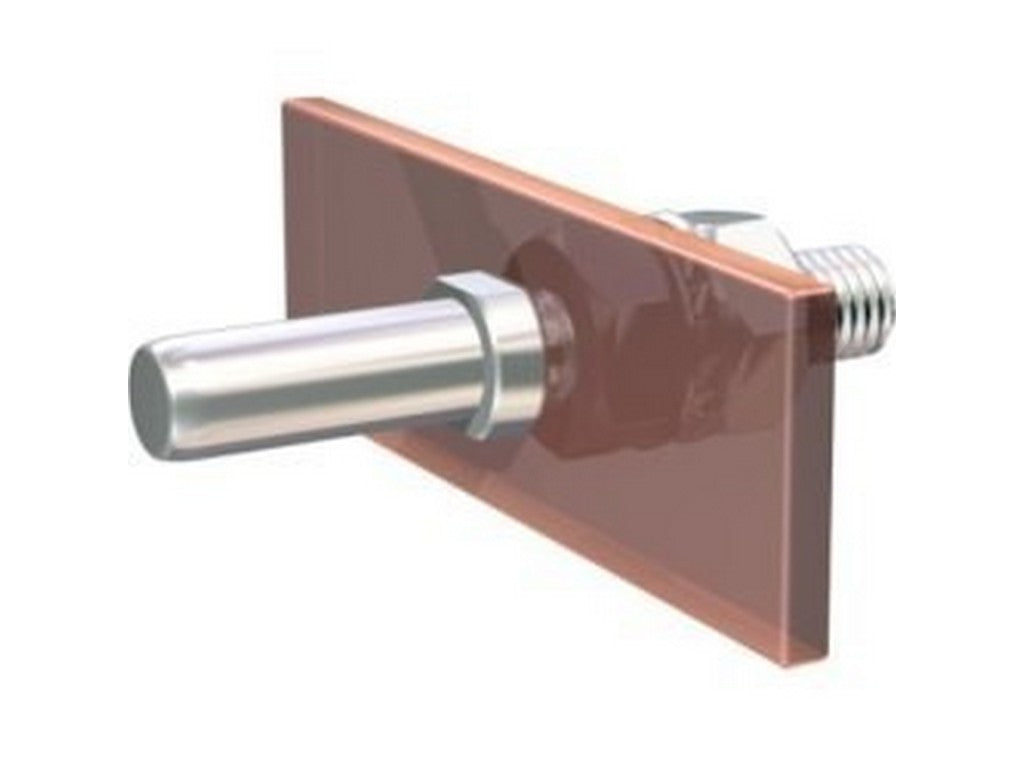

Stäubli 04.0008 er et 1-polet, uisoleret rundt stik i typen S12N. Det bruges som en kraftig, enkel forbindelsesdel, når der skal etableres en pålidelig strømforbindelse i industrielle installationer. Hos Stäubli hører den til serien af runde, 1-polede uisolerede forbindere, hvor fokus er på høj strømføring og stabil kontakt.
Den her størrelse er beregnet til krævende forbindelser, hvor en almindelig lille stikforbindelse ikke er nok. Den er opgivet til 230 A ved 80 °C og 420 A ved 150 °C, så det er en komponent, der typisk indgår steder, hvor strømmen er høj, og hvor forbindelsen skal være robust over tid. Den angivne tilspændingsmoment er 16 Nm, og vægten er 0,077 kg.
I praksis er den relevant, når man arbejder med faste eller servicérbare højstrømsforbindelser i industri, tavler eller andre tekniske anlæg. Den uisolerede opbygning betyder, at den normalt indgår i en løsning, hvor selve montagen og den omgivende afskærmning er tænkt med fra start.
Stäubli oplyser også de mål, som er vigtige ved indbygning: Ø A 18 mm, Ø B 12 mm, C 34 mm, D 87 mm, gevind E M12, F 48 mm, G 5 mm og SW 13.
Typiske anvendelser
- Højstrømsforbindelser i industrielle installationer
- Power transmission and distribution
- Switchgear og busbar-forbindelser
- Manufacturing systems og test benches
- Kabelkobling og andre industrielle strømforbindelser
Specifikationer
- Producent: STAUBLI
- MPN: 04.0008
- Type: S12N
- 1-polet, uisoleret rundt stik
- Rated current: 230 A ved 80 °C
- Rated current: 420 A ved 150 °C
- Tilspændingsmoment: 16 Nm
- Vægt: 0,077 kg
- Ø A: 18 mm
- Ø B: 12 mm
- C: 34 mm
- D: 87 mm
- Gevind E: M12
- F: 48 mm
- G: 5 mm
- SW: 13
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
