STAUBLI 14.0048C2

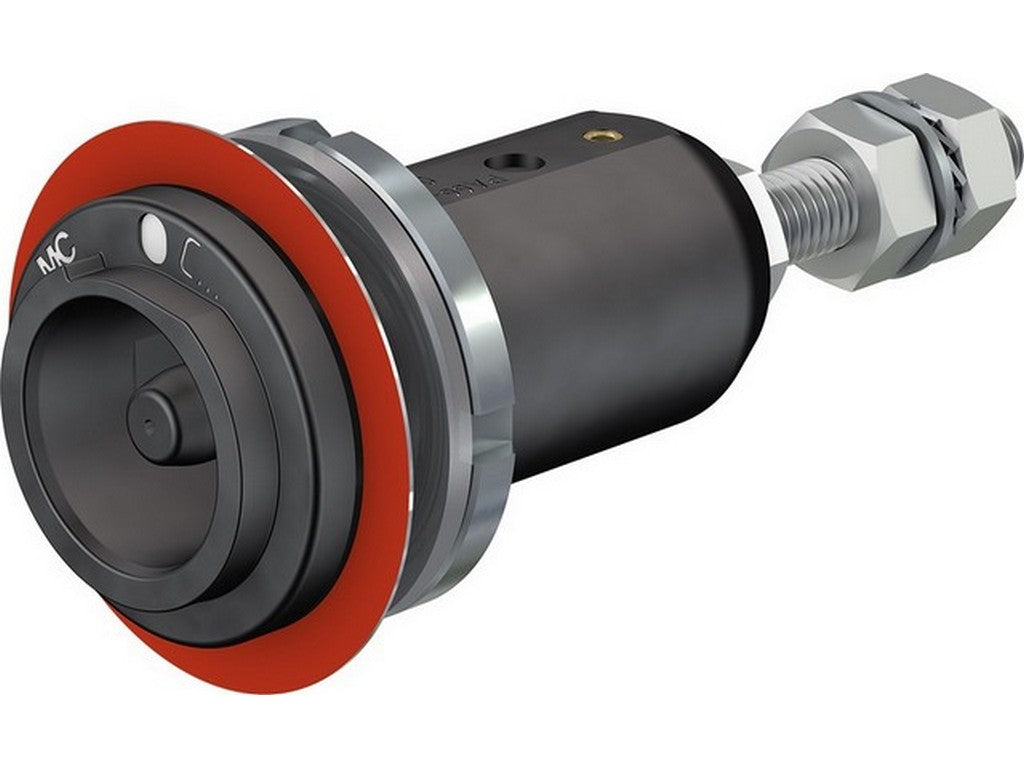

STAUBLI 14.0048C2 er en panelmonteret stikdel i Stäubli’s IS Powerline-serie. Den hører til 10BV-familien af enfasede, isolerede rundstik med en nominel diameter på 10 mm. I praksis bruges den, når der skal laves en sikker og robust tilslutning i et panel eller en fast installation, hvor der stilles krav til høj strøm og høj spænding.
Det er en del af den type forbindelse, man vælger i professionelt udstyr, hvor tilslutning og frakobling skal være enkel, men stadig mekanisk sikker. Her er bajonetlåsen central: stikket kobles sammen ved at sætte det i og dreje, så forbindelsen låser. Det gør håndteringen hurtig og tydelig, og samtidig mindskes risikoen for, at forbindelsen løsner sig ved et uheld.
For 10BV-serien er de relevante elektriske data en mærkestrøm på 250 A og en mærkespænding på 1000 V AC / 1500 V DC. Tilslutningen sker via gevindstudsen M10 og kabelsko, og den anbefalede tilspændingsmoment er 10 N·m. Serien er også bygget til gentagen brug med op til 5000 sammenkoblinger.
Man vælger typisk den her type, når forbindelsen skal indgå i et anlæg, hvor plads, driftssikkerhed og korrekt låsning betyder noget. Det er derfor en løsning, der passer godt til panelopbygning og andre faste montageopgaver i strømførende udstyr.
Specifikationer
- Producent: STAUBLI
- MPN: 14.0048C2
- Produktnavn: ID/S10BV-C2 panel receptacle plug
- Serie: Stäubli 10BV, isoleret rundstik, Ø 10 mm
- Montering: panelmontering
- Mærkestrøm: 250 A (IEC)
- Mærkespænding: 1000 V AC / 1500 V DC
- Tilslutning: M10 stud/kabelsko
- Anbefalet tilspændingsmoment: 10 N·m
- Låsetype: bajonetlås
- Antal sammenkoblinger: op til 5000
- Dokumentation: 10–21 mm insulated round connectors catalog, assembly instructions MA046
