STAUBLI 14.0048C3

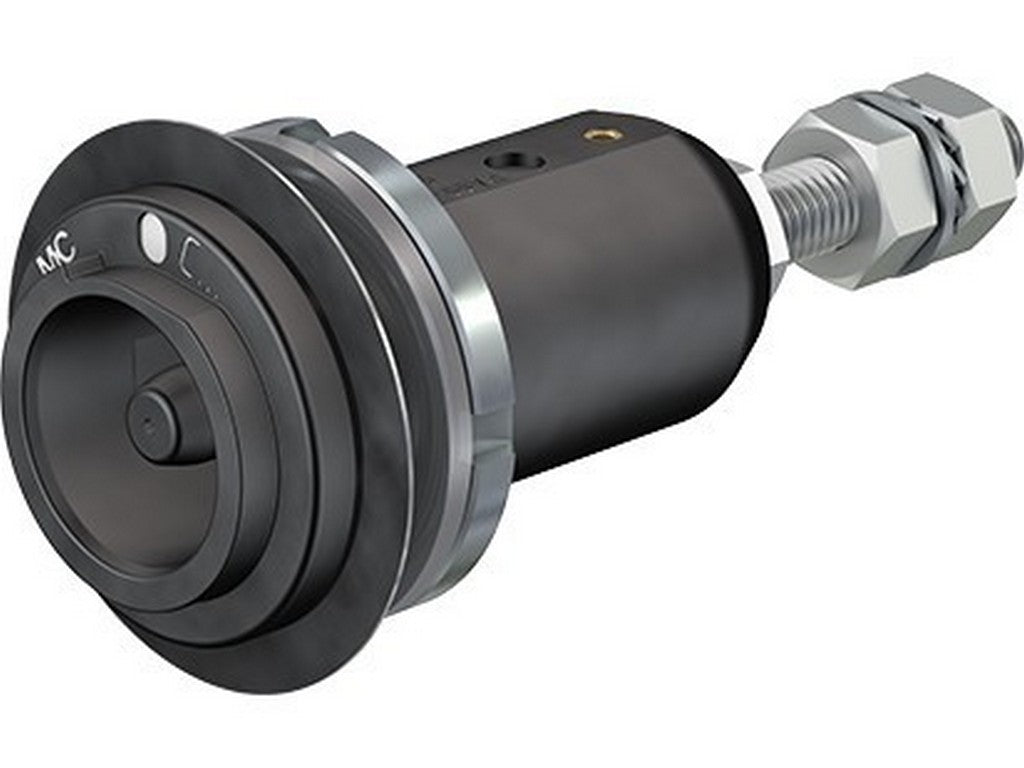

Stäubli 14.0048C3 er en panelmonteret 10BV-receptakel i den isolerede, enkeltpolede rundstikfamilie. Den bruges som fast indgang i et panel eller en enhed, hvor der skal skabes en robust og sikker højstrømsforbindelse med en matching stikdel.
Det, der kendetegner 10BV-serien, er den lille kontaktdiameter på 10 mm kombineret med høj belastningsevne. Her ligger den angivne mærkestrøm på op til 250 A efter IEC, og spændingsniveauet er AC 1000 V / DC 1500 V. I praksis betyder det, at den er beregnet til krævende strømtilslutninger, hvor der stadig er brug for en kompakt løsning.
Receptaklen er udført med M10 gevindtilslutning bagtil og har mekanisk kodning C3, så den kun passer sammen med den tilsvarende kodning. Koden hjælper med at undgå fejlkobling i installationer, hvor flere stiktyper er i brug.
De tekniske data viser blandt andet isolationsmateriale i PA, metaldele i CuZn, kontaktmodstand på maks. 40 µΩ og en mekanisk holdbarhed på op til 5000 tilkoblinger. Det er værdifuldt i anlæg, hvor forbindelsen både skal være elektrisk stabil og kunne tåle gentagen brug over tid.
Til denne serie findes der også tilbehør som beskyttelseshætter og mikrokontakt, hvis der er behov for ekstra beskyttelse eller overvågning af tilslutningen.
Se datablad fra producentenTypiske anvendelser
- Faste paneltilslutninger i strømforsynings- og industrimiljøer
- Højstrømsforbindelser, hvor der ønskes en kompakt, enkeltpolet løsning
- Installationer med behov for mekanisk kodning og sikker, gentagen tilkobling
Specifikationer
- Producent: STAUBLI
- MPN: 14.0048C3
- Serie: 10BV, ID/S10BV-C3 variant
- Type: panelmonteret receptakel / panel receptacle socket
- Tilslutning bagtil: gevind M10
- Kontaktdiameter: 10 mm
- Mærkestrøm: op til 250 A (IEC)
- Mærkespænding: AC 1000 V / DC 1500 V
- Isolationsmateriale: PA
- Metaldele: CuZn
- Kontaktmodstand: ≤ 40 µΩ
- Mekanisk holdbarhed: op til 5000 tilkoblinger
- Mekanisk kodning: C3
- Datablad: https://www.staubli.com/content/dam/ecs/catalogs-brochures/PTD/PL-Main-Insulated-10-21mm-11013982-en.pdf
