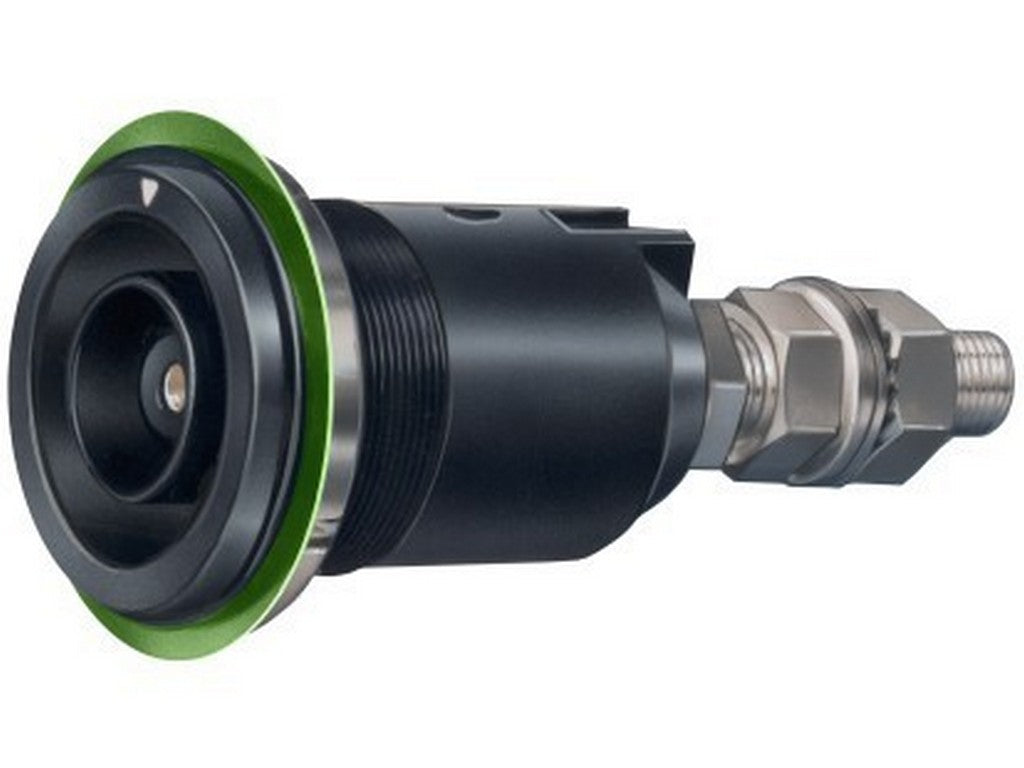

STAUBLI ID/S16BV-NS, MPN 14.0040
STAUBLI ID/S16BV-NS er en enkelpolet, isoleret rundstik i 16BV-serien. Den bruges, når man skal føre meget høje strømme sikkert med en kompakt og låsbar forbindelse. Her er det især praktisk, at stikforbindelsen er beregnet til 1000 V AC og 1500 V DC, samtidig med at den er angivet til op til 530 A efter IEC.
Stikket har bajonetlås, så forbindelsen låses hurtigt og sikkert. Det er en løsning, der giver en tydelig og robust sammenkobling i udstyr, hvor man ikke vil have, at forbindelsen løsner sig utilsigtet. Når stikket er samlet, er kapslingsgraden IP65; uden samling er den IP2X. Det siger i praksis noget om, hvor godt forbindelsen er beskyttet mod berøring og indtrængning af støv og vand i den brugte tilstand.
Kontaktmodstanden er oplyst til ≤25 µΩ via MULTILAM-kontakten, og det er relevant, når man arbejder med høje strømme og vil holde spændingsfald og varmeudvikling nede i selve forbindelsen. Ved crimp-tilslutning anbefales ledertværsnit fra 50 mm² til 240 mm², så stik og kabel kan dimensioneres til opgaven.
Det her er en reservedel og komponent til professionelle installationer, hvor der stilles krav til strømføring, mekanisk fastholdelse og sikker håndtering. Temperaturområdet fra −40 °C til +90 °C gør den egnet i et bredt industrielt miljø.
Typiske anvendelser
- Strømtilslutninger i industrielt udstyr
- Elektriske forbindelser med krav om høj strøm og høj spænding
- Applikationer, hvor en låsbar stikforbindelse er ønsket
Specifikationer
- Producent: STAUBLI
- MPN: 14.0040
- Produktnavn: ID/S16BV-NS
- Serie: 16BV
- Type: Enkelpolet, isoleret rundstik
- Nominel spænding: AC 1000 V / DC 1500 V
- Nominel strøm: op til 530 A (IEC)
- Låsetype: Bajonetlås
- Nominal isolationsdiameter: 16 mm
- Kapslingsgrad samlet: IP65
- Kapslingsgrad usamlet: IP2X
- Kontaktmodstand: ≤25 µΩ
- Anbefalet ledertværsnit ved crimp: 50 mm²–240 mm² (1/0 AWG–500 MCM)
- Driftstemperatur: −40 °C til +90 °C
- Se datablad fra producenten
