STAUBLI 15.0659-22

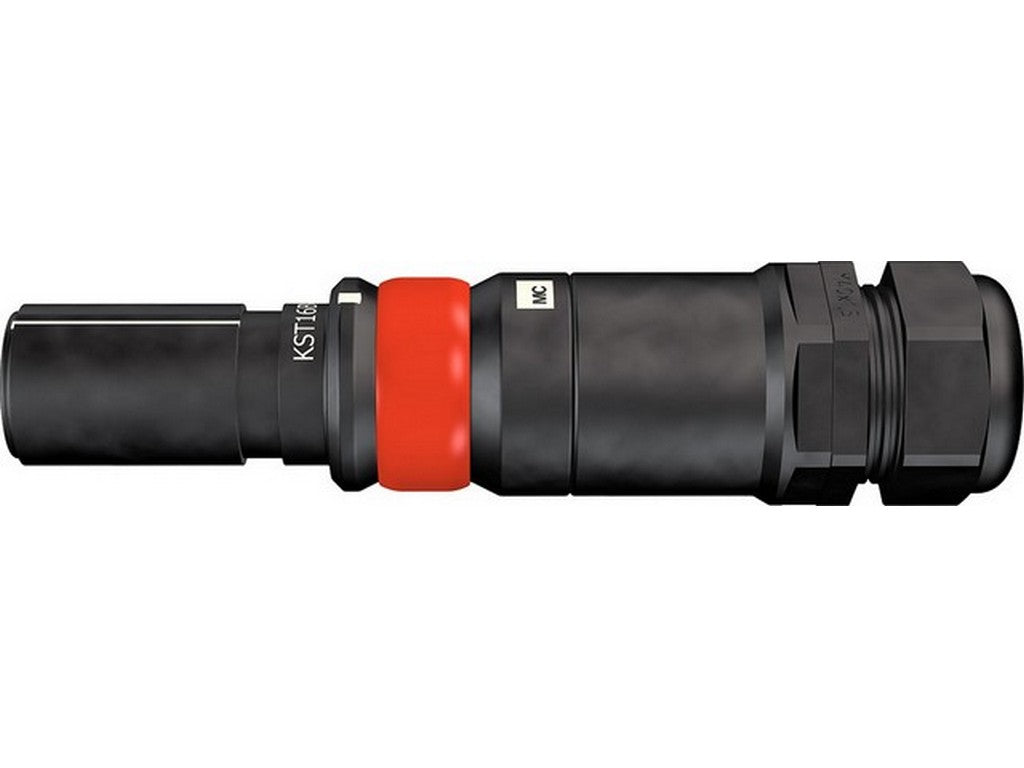

STAUBLI 15.0659-22 er et enkeltpolet cirkulært stik i Stäubli 16BV-serien. Det bruges, når der skal laves en robust og sikker strømforbindelse til fleksible kabler med et stort ledertværsnit. Her er det især kombinationen af bajonetlås og AxiClamp-afslutning, der gør stikket velegnet i en professionel kabelføring, hvor forbindelsen både skal sidde fast og være praktisk at montere.
Stikket er beregnet til ledere på 50–70 mm², og databladet angiver også brug med fleksible ledninger som H07RN-F i samme område. Kablet føres gennem en kabelgennemføring til ø15–28 mm, og AxiClamp-muffen har en nøglevidde på 16 mm. Det giver en løsning, hvor kabel og stik arbejder sammen som en samlet, mekanisk stabil forbindelse.
16BV-familien er angivet til op til 1000 V og 530 A, så det er en komponent til krævende effektforbindelser, hvor der er fokus på både strømkapacitet og sikker låsning. Den type stik ser man typisk dér, hvor en forbindelse ikke bare skal kunne sættes i og tages ud, men også holde til gentagen brug i en teknisk installation.
Typiske anvendelser
Stikket bruges i professionelle anlæg, hvor der arbejdes med kraftige, fleksible kabler og behov for en pålidelig enkeltpolet forbindelse. Det kan være i opstillinger, hvor man ønsker en fast, mekanisk sikker tilslutning, som stadig er nem at håndtere ved service eller omkobling.
Specifikationer
- Producent: STAUBLI
- MPN: 15.0659-22
- Serie: 16BV
- Type: enkeltpolet cirkulært stik
- Låsetype: bajonetlås
- Terminering: AxiClamp
- Ledertværsnit: 50–70 mm²
- Kompatibilitet med fleksible kabler: klasse 5 og 6
- Angivet med H07RN-F fleksible ledninger 50–70 mm²
- Spænding: op til 1000 V
- Strøm: op til 530 A
- Omtrentlig samlet længde: 209 mm
- Ydre diameter: 51,5 mm
- Kabelgennemføring: Ø 15–28 mm
- Maks. lederdiameter: 12,5 mm
- AxiClamp-muffens nøglevidde: 16 mm
- Ordrenummer i databladet: 15.0659-* med farvekoderne 20–29
