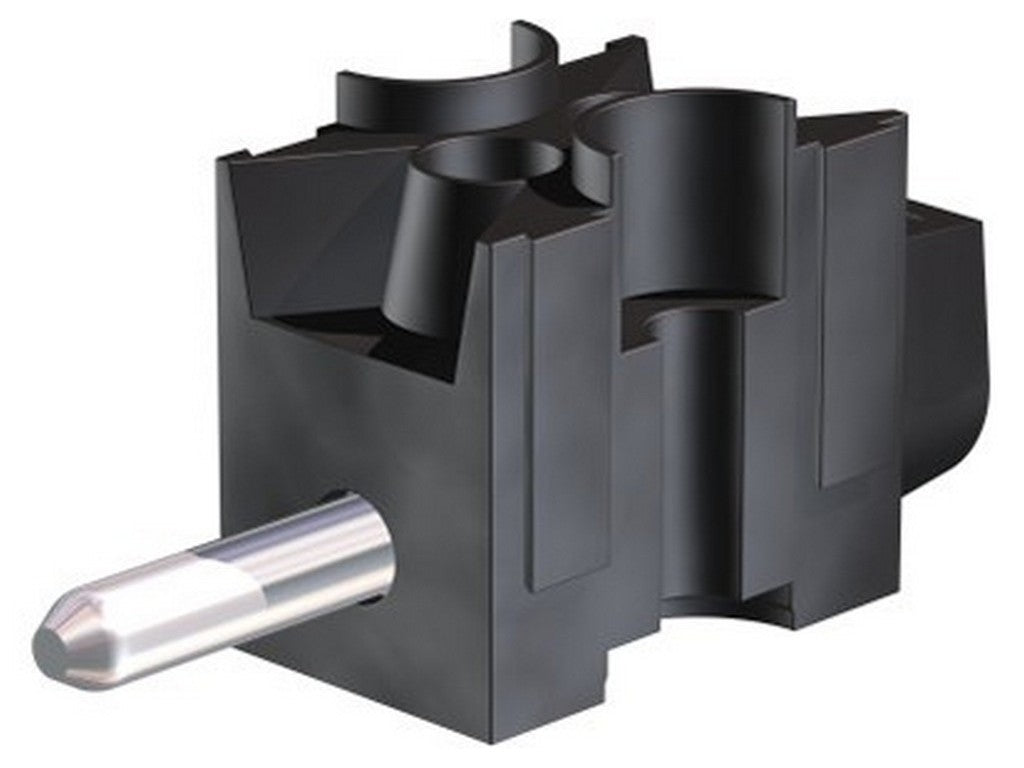

STAUBLI 15.0180 P1/63-S10K
STAUBLI 15.0180 er et stikmodul til P1/63-plug-in systemet. Det bruges, når man skal lave en kraftig og sikker stikbar forbindelse i en industriel installation, hvor der arbejdes med høj strøm og krav om stabil kontakt.
Modulet er leveret usamlet, så det indgår som en del af opbygningen af en samlet stikforbindelse. Kontaktfladen er udført i messing med sølvbelægning, hvilket er den del af forbindelsen, der sørger for selve strømoverførslen. Isolationsdelen er i polycarbonat med UL94-V0 flammehæmmende klassificering, så materialevalget passer til brug i tekniske miljøer, hvor der stilles krav til både holdbarhed og sikkerhed.
Den elektriske dimensionering gør modulet velegnet til applikationer med 63 A og en mærkespænding på 500 V / 600 V. Det tager ledertværsnit op til 10 mm², og kontaktmodstanden er angivet til 250 µΩ. Samtidig er det oplyst, at kontakten har en tilbagetrækningskraft på 5 N, hvilket er med til at understøtte en fast og kontrolleret sammenkobling.
I praksis er det en reservedel eller byggesten i et modulopbygget stiksystem, hvor man ønsker en løsning, der kan samles efter behov og bruges i strømfordeling eller anden industriel effektforbindelse.
Specifikationer
- Producent: STAUBLI
- MPN: 15.0180
- Produkt: P1/63-S10K plug module
- Til P1/63 plug-in system
- Leveres usamlet
- UL mark
- Ledertværsnit: op til 10 mm² / 8 AWG
- Mærkestrøm: 63 A
- Mærkespænding: 500 V / 600 V
- Kontaktmateriale: messing, sølvbelagt
- Kontaktmodstand: 250 µΩ
- Isolationsmateriale: polycarbonat (PC)
- Flammehæmmende klassificering: UL94-V0
- Temperaturområde: -40 °C til +125 °C
- Maksimal temperaturstigning: 49 K (UL 1977 – Section 16)
- Kortslutningsstrøm: 1.2 kA / 1 s
- Kortslutningsstrøm: 0.85 kA / 3 s
- Tilbagetrækningskraft: 5 N
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
