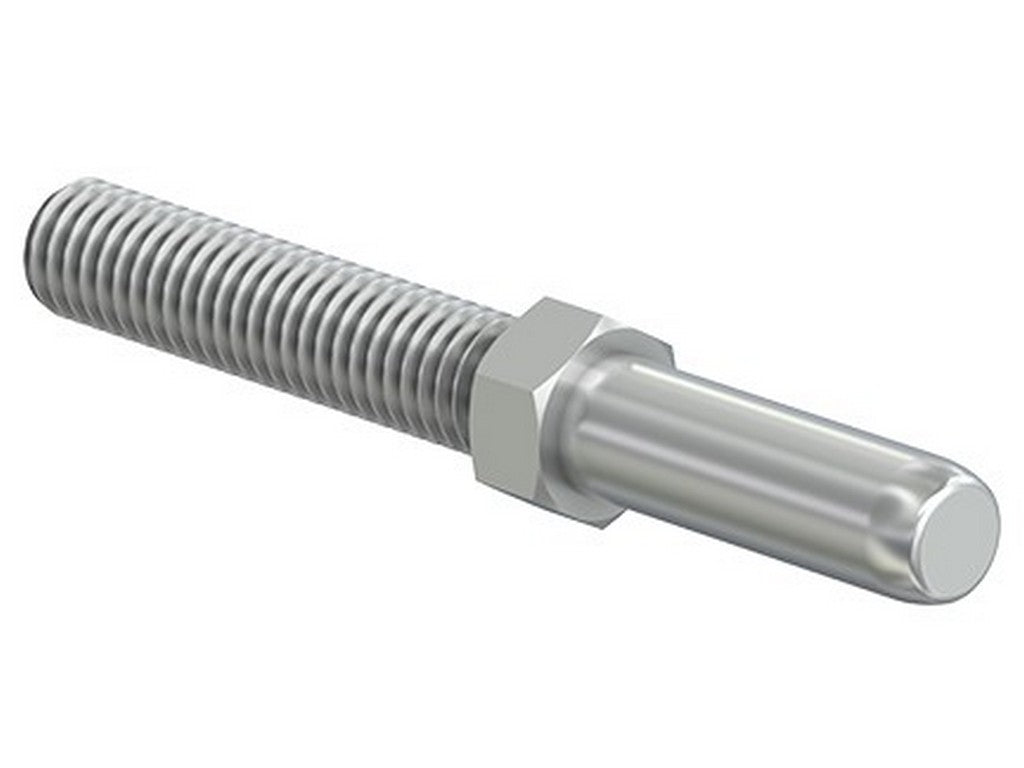

STAUBLI S5N
STAUBLI S5N er en 1-polet, uisoleret stikforbindelse til høj strøm i industrielle anlæg. Den hører til Stäubli’s serie af runde enkeltpolede forbindelser, som bruges, når man skal føre strøm sikkert mellem to dele af en installation uden at gøre selve forbindelsen unødigt stor.
Type S5N er en han-del med gevindtilslutning. Den er beregnet til faste, tekniske opgaver, hvor der er behov for en kompakt og robust strømforbindelse. I praksis ser man den typisk dér, hvor pladsen er begrænset, men hvor strømmen stadig er høj nok til, at man har brug for en ordentlig kontaktflade og en forbindelse, der kan spændes korrekt.
For den her type er de relevante mål og data med til at sikre, at den passer mekanisk og elektrisk i den rigtige sammenhæng. Den har gevindstørrelse M5, tilspændingsmomentet er 2,0 Nm, og den vejede oplyses til 0,008 kg. Den nominelle strøm er angivet til 70 A ved 80 °C og 100 A ved 150 °C.
Typiske anvendelser
- industrielle strømforbindelser
- kobling i elektriske anlæg med høj strøm
- applikationer, hvor der ønskes en kompakt, enkel 1-polet forbindelse
Specifikationer
- Producent: STAUBLI
- MPN: 04.0004
- Type: S5N
- 1-polet, uisoleret rundconnector
- Gevindstørrelse: M5
- Tilspændingsmoment: 2,0 Nm
- Vægt: 0,008 kg
- Oplyst rated current: 70 A ved 80 °C
- Oplyst rated current: 100 A ved 150 °C
- ØB: 5 mm
- C: 19,5 mm
- D: 48,5 mm
- F: 25 mm
- G: 4 mm
- SW: 7 mm
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
