Strømtang300A AC/DC BNC stik

Produktoversigt

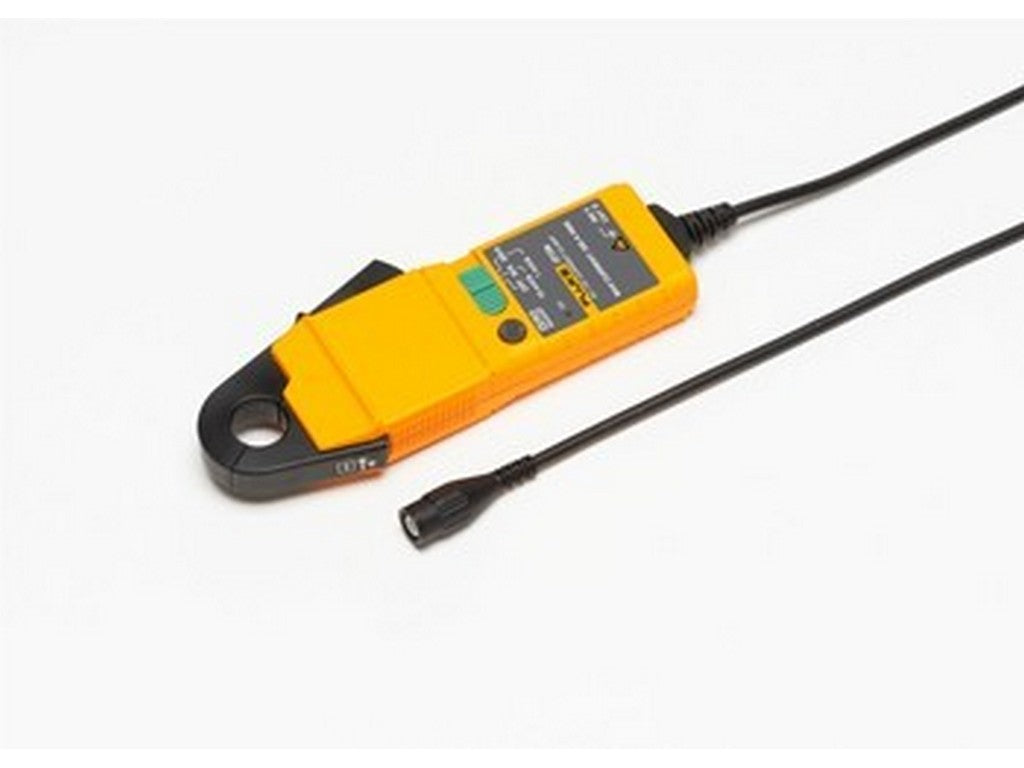

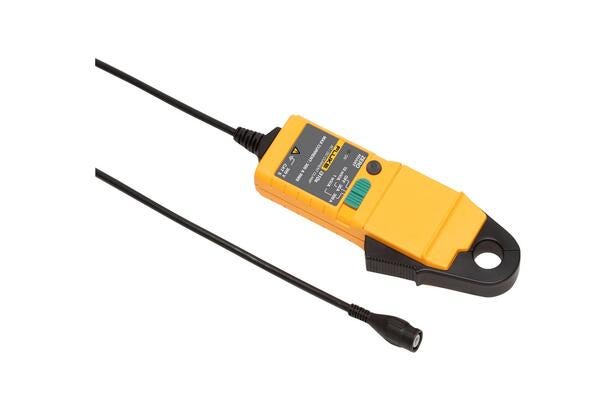

Fluke i310s AC/DC Current Clamp

Fluke i310s er en AC/DC current clamp baseret på Hall Effect-teknologi til non-invasiv måling af AC- og DC-strømme. Instrumentet leverer udgangssignaler egnet til oscilloskop og multimeter via en sikker BNC-forbindelse og er designet til måling af både kontinuerlige og komplekse bølgeformsstrømme.

Teknisk funktion

• Non-invasiv måling af AC og DC ved hjælp af Hall Effect-sensor.
• To måleområder: 30 A og 300 A AC rms; ±45 A og 450 A DC.
• Kan måle op til 450 A peak (inrush current 600 A AC rms max).
• Udgangsfølsomhed: 10 mV/A på 30 A-området og 1 mV/A på 300 A-området.
• Frekvensrespons: DC til 20 kHz (-3 dB); nøjagtighedsspecifikation gælder ved 1 kHz.

Dokumentation

Se datablad fra producenten

Typiske anvendelser

Fluke selv angiver anvendelser i forbindelse med invertere, switch mode power supplies, industrial controllers, automotive diagnostics og andre anvendelser, hvor der kræves måling og/eller analyse af strømkurver. Beskrivelsen stammer fra producentens instruktion og dokumentation.

Brug og drift

Enheden tændes og vælges på det relevante strømområde; LED indikerer drift og lavt batteri. Output kan nulstilles manuelt via en thumbwheel før måling. Kablet er forsynet med en sikker BNC-stik og en sikker 4 mm adapter til tilslutning til måleudstyr.

Specifikationer

• Current range: 30 A og 300 A AC rms; ±45 A og 450 A DC
• Inrush current: 600 A AC rms max
• Output sensitivity: 10 mV/A (30 A), 1 mV/A (300 A)
• Accuracy: (30 A) ±1 % af aflæsning ± 50 mA; (300 A) ±1 % af aflæsning ± 300 mA (@25 °C, bandwidth dc til 1 kHz)
• Resolution: ±50 mA (30 A), ±100 mA (300 A)
• Frequency range: DC til 20 kHz (-3 dB); bandwidth til at møde nøjagtighedsspecifikation ved 1 kHz
• Phase shift: < 2 grader under 1 kHz
• Maximum conductor size: 19 mm diameter
• Output connector: Safety BNC (med sikker 4 mm adapter)
• Power supply: 9 V Alkaline, NEDA 1604/PP3 IEC 6LR61
• Battery life: ca. 30 timer (LED lavt batteri indikator)
• Working voltage: 300 V AC rms eller DC
• Cable length: 2 meter
• Vægt: 250 g
• Driftstemperatur: -10 til +50 °C; Opbevaring (med batteri fjernet): -20 til +85 °C
• Operativ fugtighed: 15 % til 85 % (ikke-kondenserende)

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
