Desco Vermason 222564 — Højhastigheds håndleds- og fodtøjsteststation
Desco Vermason 222564 er en højhastigheds, højpræcision teststation til håndledsrem og fodtøj, leveret af DESCO. Enheden måler modstanden i jordingskredsen inklusive operatørens krop ved anvendelse, og angiver resultatet med LED og summer. Teststationen anvender en testspænding på 24 VDC og udfører tests med en cyklustid på cirka 1 sekund.
Funktionalitet og drift

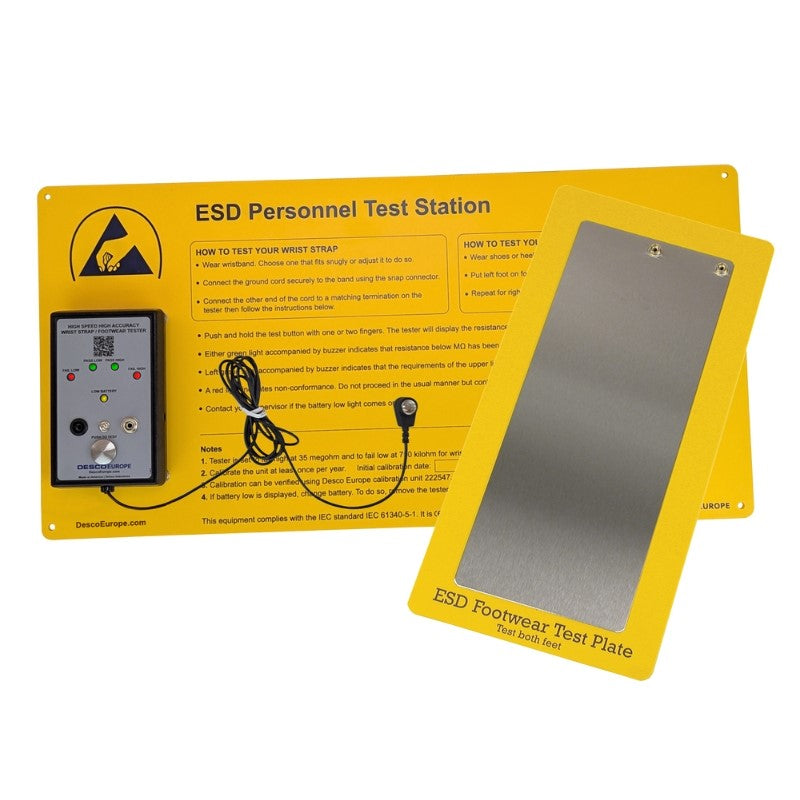

Testeren måler modstand i intervallet 750 kilohm til 35 megohm med en nøjagtighed på ±10 %. Pass-/fail-indikering sker via grøn LED og buzzer for PASS samt rød LED for FAIL. Enheden leveres standard med testeren, en vægplade, en enkelt fodplade, en 9 V alkalinebatteri og et kalibreringscertifikat. Ved lavt batteriniveau indikerer en LOW BATTERY LED, og batteriskift anbefales.
Dokumentation
Yderligere tekniske detaljer og installations-/driftsvejledning findes i producentens tekniske bulletin. Se datablad fra producenten
Typiske anvendelser
Test af effektiviteten af personlige jordingssystemer (håndledsrem) mens de bæres, ved måling af modstand i kredsen inklusive kroppen.
Test af ESD-fodtøj ved brug af den medfølgende fodplade for at bekræfte modstand inden for specificeret område.
Kontrol af forbindelseskontinuitet for ledninger ved fleksning under måling som foreslået i producentens vejledning.
Specifikationer
Produktnavn: Desco Vermason 222564
Producent: DESCO
Testspænding: 24 VDC
Testområde (håndledsrem): 750 kilohm - 35 megohm
Testområde (fodtøj): 750 kilohm - 35 megohm
Nøjagtighed: ±10 %
Testcyklus: cirka 1 sekund (angivet i produktbeskrivelse)
Batterilevetid: cirka 3.000 tests (3 sekunder pr. test) — angivet i producentens tekniske bulletin
Dimensioner, tester: 146 mm x 91 mm x 33 mm
Dimensioner, vægplade: 300 mm x 600 mm x 3 mm
Dimensioner, fodplade: 420 mm x 220 mm x 3 mm
Vægt: 0,3 kg (inkl. batteri og vægplade)
Standardindhold: tester, vægplade, enkelt fodplade, 9 V alkalinebatteri, kalibreringscertifikat
