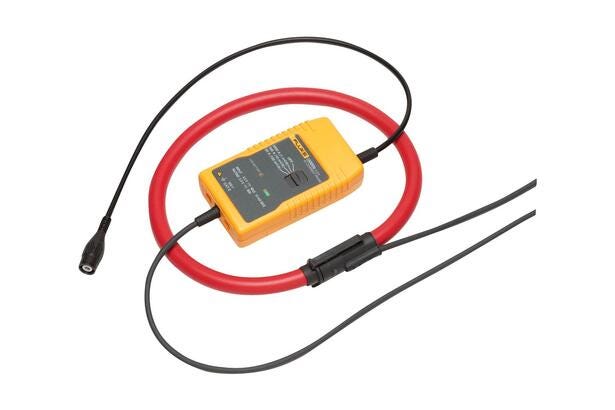

Flexible current clamp 3000A AC 915 mm

Produktoversigt

Denne AC-strømtang fra Fluke er Fluke i3000s Flex-36 (Part#: 2584901), baseret på Rogowski-princippet for måling af vekselstrøm. Fluke i3000s Flex-36 måler op til 3000 A AC rms via et fleksibelt målehoved på 915 mm (36 in) og leverer vekselstrømsoutput via en sikkerhedsmærket BNC-forbindelse.

Funktionalitet og tilslutning

• Tre omskiftelige strømområder: 30 A, 300 A og 3000 A ac rms.
• AC-koblet outputfølsomhed: 100 mV/10 mV/1 mV per A (angivet i databladet).
• Output via 0,5 m kabel termineret med sikkerheds-BNC; leveres med BNC-til-4 mm bananstik-sikkerhedsadapter.
• Stort målehoved (fleksibelt) for adgang i trange områder; hovedkabel længde 915 mm.

Typiske anvendelser

Beskrivelsen i producentmaterialet angiver konkrete brugssammenhænge for Fluke i3000s Flex-36: enheden kan bruges til at måle strøm op til 3000 A i forbindelse med oscilloskoper, optagere eller dataloggere. Disse anvendelser er direkte nævnt i producentens dokumentation.

Dokumentation

For tekniske detaljer og komplet specifikationsliste henvises til producentens datablad: Se datablad fra producenten.

Specifikationer

• Produkt: Fluke i3000s Flex-36 (Part#: 2584901)
• Måleprincip: Rogowski-princippet
• Maks. måling: 3000 A AC rms
• Målehoved: fleksibelt, 915 mm (36 in) circumference/head cable length
• Strømområder: 30 A / 300 A / 3000 A ac rms
• Outputfølsomhed (AC-koblet): 100 mV / 10 mV / 1 mV per A
• Outputforbindelse: 0,5 m kabel med sikkerheds-BNC; medfølgende BNC-til-4 mm banan adapter
• Frekvensområde: 10 Hz til 50 kHz (-3 dB)
• Lejdebundet nøjagtighed: ±1 % af område (45 Hz til 65 Hz) @ +25 °C
• Lineæritet: ±0,2 % (10 % til 100 % af område)
• Load impedans: min. 100 kΩ
• Støj: 8 mV ac rms (60 A), 2 mV ac rms (300 A/3000 A)
• Phase error: < ±1° (45–65 Hz), ±10° ved 20 kHz
• Sikkerhedsklasse: CAT III 600 V
• Hovedkabel diameter: 14,3 mm; bend radius: 38,1 mm
• Kabel længde (hoved til elektronik): 2 m
• Strømforsyning: 2 x AA (MN1500 LR6), ca. 400 timers drift, lav batteriindikator
• Driftstemperatur: Head -20 °C til +90 °C; Elektronik -20 °C til +85 °C
• Vægt: Head 180 g; Elektronik 190 g
