Produktoversigt

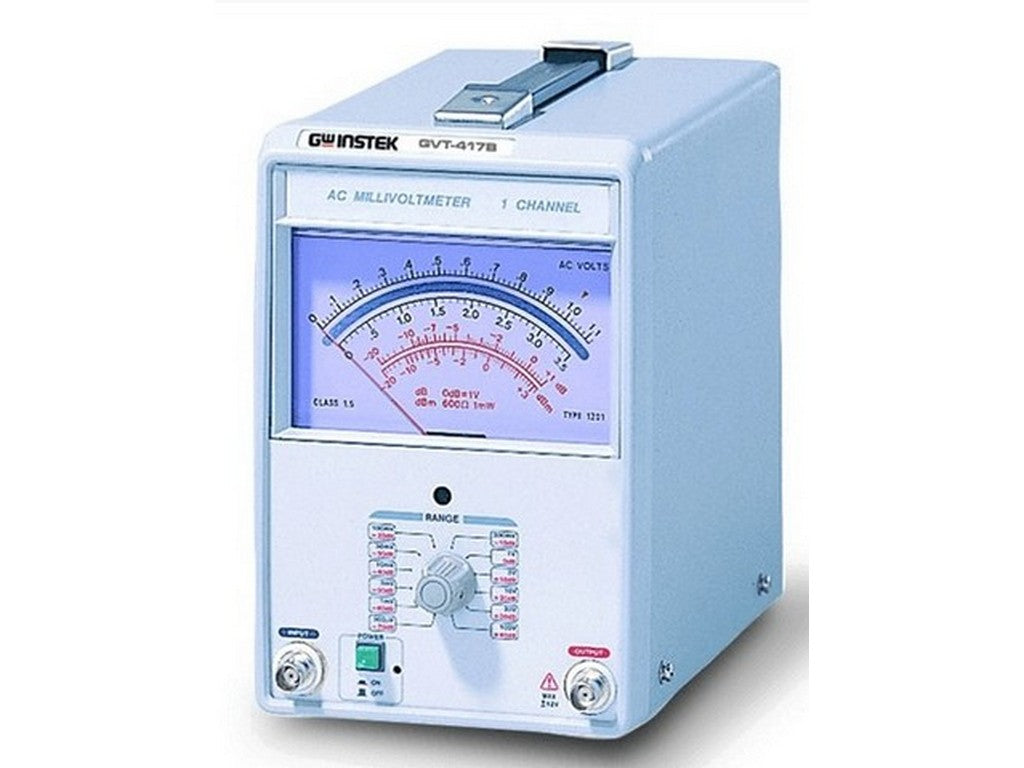

Denne enhed fra GW Instek er et enkeltkanals analogt AC millivoltmeter. GVT-417B måler AC-spænding fra 300 µV til 100 V fordelt på 12 måleområder og angiver decibelniveau i definerede trin.Funktioner og indhold
- Enkeltkanals analogt AC millivoltmeter (GVT-417B).
- Måleområde: 300 µV til 100 V i 12 ranges.
- Indikér nøjagtighed: ±3% af fuld skala.
- Instrumentinput: 10 MΩ (~40 pF).
- Frekvensrespons: 20 Hz–200 kHz ±3% og 10 Hz–1 MHz ±10% (reference 1 kHz).
- Leveres med brugermanual, netledning og én GTL-101 målelead til GVT-417B.
Dokumentation
Se producentens specifikationer for komplet teknisk dokumentation: Se datablad fra producenten.Typiske anvendelser
- GVT-417B anvendes til måling af AC-spændingsniveauer i området 300 µV–100 V og til visning af niveauer i decibel på de specificerede ranges.
Teknisk drift
Output og strømforsyning
- Udgangsniveau: cirka 0.1 Vrms ved fuld skala.
- Forvrængning: < 2%.
- Strømforsyning: AC 115V/230V ±10%, 50/60 Hz; maks. effektforbrug 10 VA.
Specifikationer
- Produkt: GVT-417B (enkeltkanals analogt AC millivoltmeter)
- Måleområde: 300 µV ~ 100 V i 12 ranges
- Decibelområde: -70 dB ~ -40 dB i 12 ranges (jf. producentens specifikationer)
- Nøjagtighed: ±3% af fuld skala
- Frekvensrespons: 20 Hz ~ 200 kHz ±3%; 10 Hz ~ 1 MHz ±10% (reference 1 kHz)
- Input-impedans: 10 MΩ, ca. 40 pF
- Udgangsniveau: ca. 0.1 Vrms ved fuld skala
- Forvrængning: < 2%
- Strømforsyning: AC 115V/230V ±10%, 50/60 Hz; effektforbrug 10 VA maks.
- Dimensioner: 130(W) × 210(H) × 295(D) mm
- Vægt: ca. 2.8 kg
- Inkluderede tilbehør: brugermanual, netledning, GTL-101 test lead
