GW-INSTEK GPT-15003
GW-INSTEK GPT-15003 er en elektrisk sikkerhedstester til produktion og service, hvor man skal kontrollere, om et produkt kan holde til spænding og samtidig opfylde krav til isolation og gennemgang. Den bruges til tre typer test: AC withstand, DC withstand og isolation resistance. Derudover kan den lave continuity test med fast 100 mA DC.
I praksis betyder det, at man kan bruge instrumentet til at afprøve, om der er tilstrækkelig elektrisk adskillelse i et emne, og om der er uønsket gennembrud eller lækage. AC-testen går op til 5,000 kV med en belastning på 500 VA, mens DC-testen går op til 6,000 kV. Ved isolationsmåling kan testspændingen indstilles op til 5000 V DC, og modstandsværdien kan vises helt op til 50.00 GΩ.

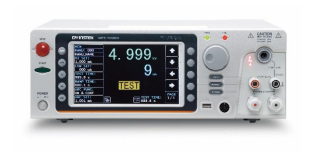

Fronten har en 7" farve-LCD, så betjening og aflæsning er samlet ét sted. På bagsiden og via de indbyggede interfaces er der blandt andet RS-232C, USB host/device og rear output, og der kan tilvælges GPIB eller LAN, hvis den skal indgå i en mere automatiseret testopstilling. Det gør den velegnet, når testdata skal håndteres som en fast del af en produktionslinje eller et testbord.
Der følger også en produktvideo fra producenten, hvis man vil se instrumentet i brug.
Se produktvideo fra producenten
Typiske anvendelser
- Elektrisk sikkerhedstest i produktion
- Verifikation af isolation og gennembrudsstyrke
- Kontrol af kontinuitet i en testopstilling
Specifikationer
- Manufacturer: GW-INSTEK
- MPN: GPT-15003
- AC withstand test: 0.050 kV til 5.000 kV
- AC withstand maksimal strøm: 100 mA
- AC withstand belastning: 500 VA
- DC withstand test: 0.050 kV til 6.000 kV
- DC withstand maksimal strøm: 20 mA
- Isolation resistance test voltage: 50 V til 5000 V DC
- Isolation resistance display: op til 50.00 GΩ
- Continuity test: fast 100 mA DC
- Display: 7" color LCD
- Interfaces: RS-232C, USB host, USB device, rear output
- Optioner: GPIB eller LAN
- Dimensioner: 380 x 148 x 492 mm
- Vægt: cirka 17 kg
- Power source: AC 100V til 240V ± 10%, 50Hz/60Hz
- Power consumption: 1000VA max.
- DATABLAD_URL: https://www.gwinstek.com/en-US/products/downloadSeriesSpec/2140
- VIDEO_URL: https://youtu.be/ly3svb9TZNk
