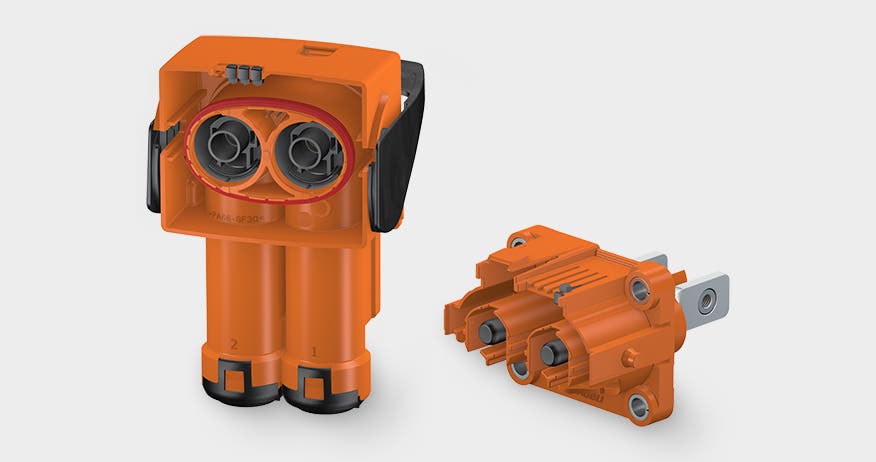

PerforMore Rest bushing PM-HVIL-B1-2-CR0.25-0.75

Produktoversigt

Beskrivelse

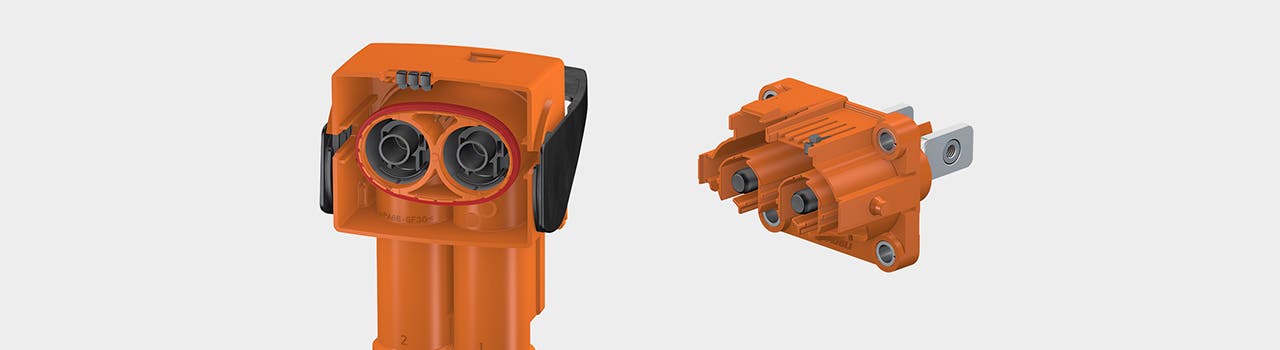

PerforMore er et to-polet højvoltsstikssystem fra STAUBLI. Delnummeret 15.5420 er angivet i PerforMore-kataloget som PM-HVIL-B1-2CR0/25-0.75 og beskrives som en PerforMore HVIL-sokkel vist under plug-side reservedelene. Produktet benytter en Ø10 mm kontaktgeometri og Stäubli MULTILAM kontaktteknologi.

Tekniske egenskaber

• Ø10 mm kontaktdesign med MULTILAM kontaktteknologi
• Specificeret kontinuerlig strøm op til 600 A (afhænger af omgivelsestemperatur)
• Ratede spænding: DC 1000 V
• Beskyttelsesklasse i sammenkoblet tilstand: IP68 og IP6K9K (i mated state)
• Understøttede ledertværsnit: 50 mm², 70 mm² og 95 mm² (ifølge LV-216-2)

Dokumentation

Se datablad fra producenten

Typiske anvendelser

PerforMore anvendes i on-board højvoltsapplikationer til elektriske drevlinjer og er angivet i producentdokumentationen som passende til højtydende køretøjer, erhvervskøretøjer og mobile maskiner. I kataloget nævnes konkrete anvendelser som:

• Høj-effekt opladningssystemer (HPC)
• Højvoltsbatterier
• Invertere og high-voltage distribution units (HVDU)

Design- og sikkerhedsfunktioner

• To-stegs HVIL-låsesystem, hvor HVIL afbrydes i første trin og strømførende kontakter først frakobles i andet trin
• 360° EMC-afskærmning med flere kontaktpunkter for skjoldningseffektivitet
• Vibrationstestet og specificeret for høje driftstemperaturer i producentdokumentationen

Specifikationer

• Producent: STAUBLI
• Producentens varenummer: 15.5420 (PM-HVIL-B1-2CR0/25-0.75)
• Produkttype: PerforMore HVIL-sokkel (to-polet højvoltsstik)
• Kontaktdiameter: Ø10 mm
• Kontaktteknologi: MULTILAM
• Kontinuerlig mærkestrøm: op til 600 A (afhænger af omgivelsestemperatur)
• Rated spænding: DC 1000 V
• Understøttede ledertværsnit: 50 / 70 / 95 mm² (LV-216-2)
• Beskyttelsesgrad, mated: IP68, IP6K9K; unmated: IP2X
• Testspænding: AC 4260 V, 1 min / 50 Hz
• Forbindelsestyper (socket): Crimp- og svejseforbindelse

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
