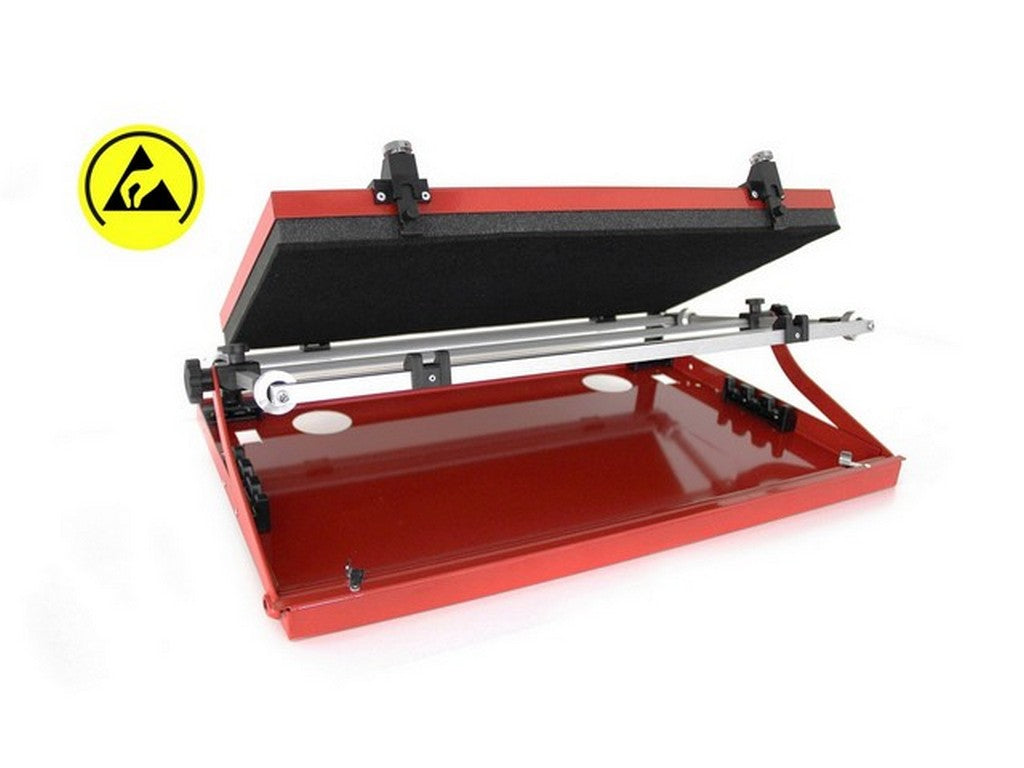

Print holder 510x220mm work surface ESD safe foam

ESD-sikker printkort-holder: IDEAL-TEK PCSA-2N

Denne ESD-sikre printkort-holder fra IDEAL-TEK, model PCSA-2N, er designet til fast fastholdelse og positionering af printkort under arbejde. Produktets kernefunktioner er angivet af producenten og dokumenteret i PCSA-N leaflet.

Funktion og opbygning

PCSA-2N har en arbejdsflade på 510 mm x 220 mm og leveres med justerbare splinter og et justerbart, skumforet låg, så komponenthøjder kan rummes. Holderen kan indstilles i tre lodrette arbejdspositioner: 70°, 80° og 90°. Ifølge producentdokumentationen (PCSA-N leaflet) er standardkonfigurationen sammensat af en aftagelig midterbro, splinter, låg og skumgummi.

Dokumentation

Se datablad fra producenten

Typiske anvendelser

• Fastgørelse og positionering af printkort ved montering af komponenter (oplyst i producentdokumentation).
• Holdning af printkort i lodrette positioner ved fra- og pålodning/afmontering af komponenter (beskrevet i producentens leaflet).
• Brug af skumforet preslåg til at fastholde komponenter i varierende højder, som angivet i dokumentationen.

Brugs- og sikkerhedsanvisninger

• Undlad at tvinge lukning af topdækslet med hånden; justér højden i overensstemmelse med komponentdimensioner før lukning (anbefalet i leaflet).
• Kontrollér, at stifter/pins er ført helt i bund inden tilt af dækslet for at undgå risiko for komponentbrud (angivet i leaflet).

Specifikationer

• Model: PCSA-2N (IDEAL-TEK)
• Arbejdsflade: 510 mm x 220 mm
• Justerbare splinter (standardkonfiguration: 2 splinter)
• Justerbart, skumforet låg for varierende komponenthøjder
• Tre lodrette arbejdspositioner: 70°, 80°, 90°
• ESD-sikker i overensstemmelse med IEC 61340-5-1:2016 og IEC 61340-2-3:2016
• Standard tilbehør/konfiguration: aftagelig midterbro, splinter, låg og skumgummi (ifølge PCSA-N leaflet)

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
