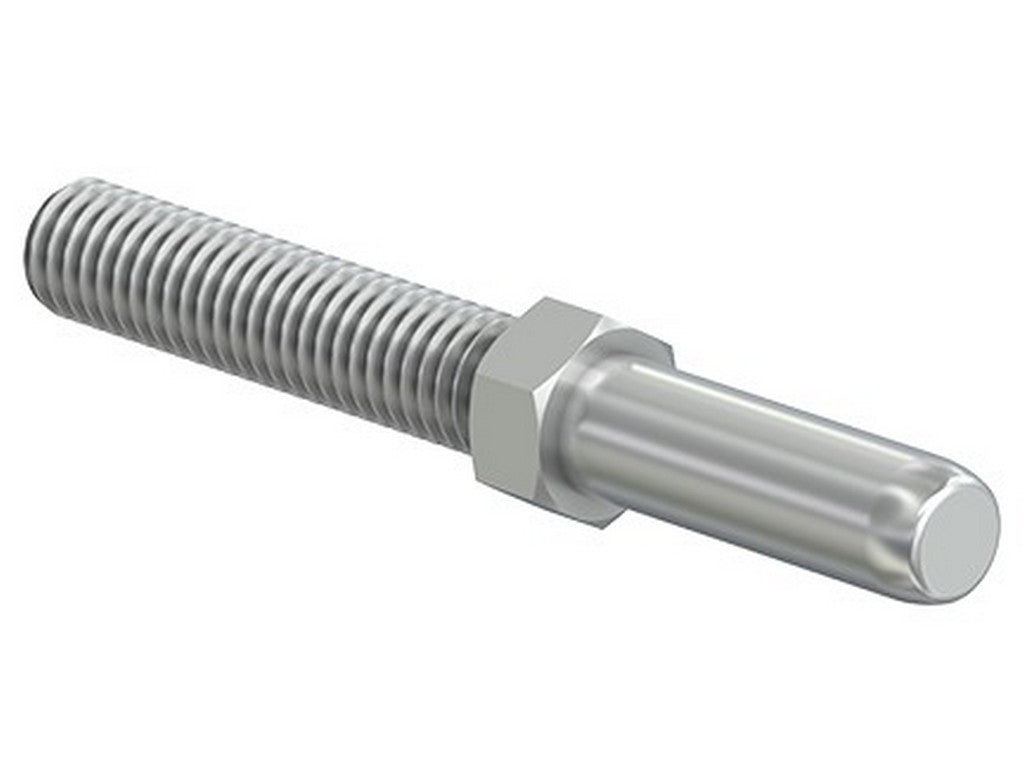

STAUBLI S5N
Stäubli S5N, ordernummer 04.0004, er et enpolet, uisoleret rundt stik. Det bruges, når man vil lave en elektrisk forbindelse, der er enkel at samle og skille igen i professionelle anlæg. I praksis er det en kompakt stikdel til strømforbindelser, hvor der er fokus på lav kontaktmodstand og en stabil mekanisk forbindelse.
Stikket hører til Stäubli’s serie af 1-polet uisolerede rundstik. Det er udført med gevindtilslutning, og det er tænkt til montage, hvor forbindelsen skal spændes korrekt med værktøj. Den anbefalede nøglestørrelse er 7 mm, og tilspændingsmomentet er 2,0 Nm. Det gør det lettere at få en ensartet og kontrolleret montage.
For en tekniker er de vigtigste tal ofte strøm og størrelse. Her er den nominelle strøm 70 A ved 80 °C og 100 A ved 150 °C. Selve delen måler Ø A 5 mm, Ø B 19,5 mm og længde 48,5 mm, og gevindet er M5. Vægten er 0,008 kg.
Det er altså en lille komponent, men den er lavet til en opgave, hvor en sikker og gentagelig strømforbindelse er vigtig. Produktkataloget angiver den som en del af Stäubli’s Round Connectors-serie.
Specifikationer
- Producent: STAUBLI
- MPN: 04.0004
- Type: enpolet, uisoleret rundt stik
- Model: S5N
- Gevind: M5
- Ø A: 5 mm
- Ø B: 19,5 mm
- Længde C: 48,5 mm
- Anbefalet nøglestørrelse: 7 mm
- Tilspændingsmoment: 2,0 Nm
- Nominel strøm: 70 A ved 80 °C
- Nominel strøm: 100 A ved 150 °C
- Vægt: 0,008 kg
- Se datablad fra producenten
