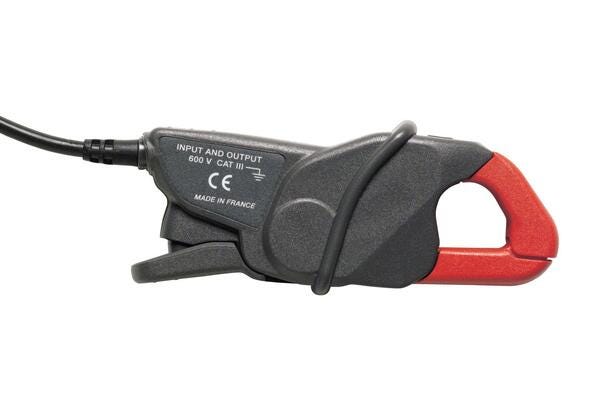

Denne dual-range AC-strømproptang fra Fluke, Fluke i200s (Part#: 664760), er designet til at måle vekselstrøm i to måleområder: 20 A og 200 A. Fluke i200s leverer spændingsoutput via en sikkerhedsisoleret BNC-forbindelse og inkluderer en dual banana-til-BNC adapter til tilslutning til multimetre.
Ydeevne og funktion
To måleområder: 20 A og 200 A (i200s).
Spændingsoutput: 100 mV/A på 20 A-området og 10 mV/A på 200 A-området.
Sikkerhedsklassificering: CAT III 600 V.
Grundlæggende nøjagtighed angivet som 1.5% + 0.5 A (48–65 Hz) for de relevante områder.
Brug og kompatibilitet

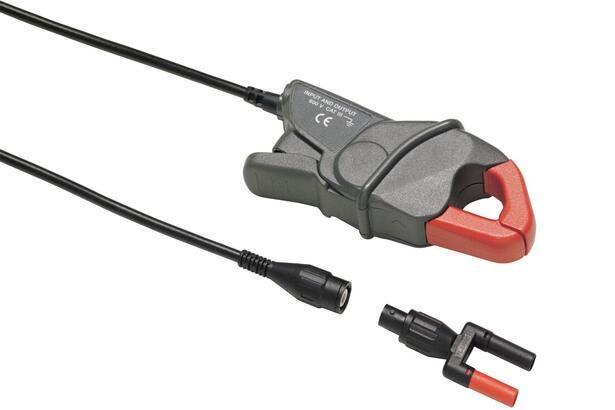

i200s har en sikkerhedsisoleret BNC-udgang og kan forbindes til instrumenter med BNC-input. Den medfølgende dual banana-to-BNC adapter muliggør direkte tilslutning til multimetre med bananaindgange. For detaljer om tilslutning, områdevalg og orientering ved fase-/neutralmålinger henvises til producentens instruktioner.
Typiske anvendelser
Måling af vekselstrøm i enkeltledere med en maksimal lederdiameter på 20 mm eller busbar 20 x 5 mm, som angivet i producentdokumentationen.
Fase- og neutralmålinger ved korrekt orientering af klemmejaws (pilretning angivet på klemmen).
Tilslutning til oscilloskop, ScopeMeter eller multimeter via BNC eller den medfølgende adapter for visning af strømværdi og bølgeform.
For detaljerede elektriske specifikationer, nøjagtighedsdata og instruktioner vedrørende sikkerhed og brug, se producentens dokumentation.
